0.08% 정밀도 AC/DC ECT 비오차 측정장비

제작사양서

(DC 0 ~ 8,000A / AC 0 ~ 5,000A)

0.08% 정밀도 AC/DC ECT 비오차 측정장비 제작사양서

1. 적용범위                                                                  2

2. 규격 및 수량                                                             2

3. 환경조건                                                                  2

4. 구성내용                                                                  3

5. 구성                                                                       4

6. 검사                                                                       4

7. 기타                                                                      5

8. 제작 심사 기준                                                           6

0.08% 정밀도 AC/DC ECT 비오차 측정장비 제작사양서

1. 적용 범위

본 사양서는 ㈜시티이텍에서 사용하는 전류측정 범위  DC 0 ~ 8,000A / AC 0 ~ 5,000A의 “0.08% 정밀도 AC/DC ECT 비오차 측정장비(0.08% Precision AC/DC ECT Comparative Measurement Equipment)” 의 설계, 제작, 운반, 설치, 시험, 검사, 교육 및 시운전 등 제반사항에 대하여 적용한다.

1.1 입찰참가자격

1) 국가를 당사로 하는 계약에 관한 법률 시행령 제 12조 및 동법 시행규칙 제 14조 규정에 의한 경쟁 입찰 참가 자격을 갖춘 자

2) 국가를 당사자로 하는 계약에 관한 법률 시행령 제76조의 제한을 받은 사실이 없는 업체

3) 자본금 1억 이상인 업체

4) 사업장이 경기 지역에 있어야 하며, 하자 발생시 24시간 내 유지보수 지원가능업체 (최소 1년간 무상유지보수가 가능해야하며 추후 비용 발생 시 별도정산)

5) 사양서 내에 제시한 조건을 만족시키는 물품납품이 가능한 업체

2. 규격 및 수량

0.08% 정밀도 AC/DC ECT 비오차 측정장비(0.08% Precision AC/DC ECT Comparative Measurement Equipment) 1식

표준 전류 변환

 - Input current : DC 0 ~ 8,000A / AC 0 ~ 5,000A

 - Noise frequency  : 40Hz ~ 1kHz

 - 합성오차 : 50ppm

 - 위상오차 : 0.01%

비오차 계측

 - Input current : AC/DC 0 ~10A

 - Input voltage : AC/DC 0.1, 1.0, 10.0, 100.0, 600V

 - 정격오차 : 0.08%

 - 위상오차 : 0.01%

3. 환경조건

3.1 동작온도 : 0℃ ~ 40℃

3.2 저장온도 : -10℃ ~ 40℃

3.3 상대습도 : 0% ~ 90% 이하

3.4 설치장소 : 옥내

3.5 표    고 : 1000m 이하

4. 구성내용

본 장치는 다음과 같이 구성된다.

4.1 크기

600 mm × 750 mm × 1600 mm (W × D × H) 이내

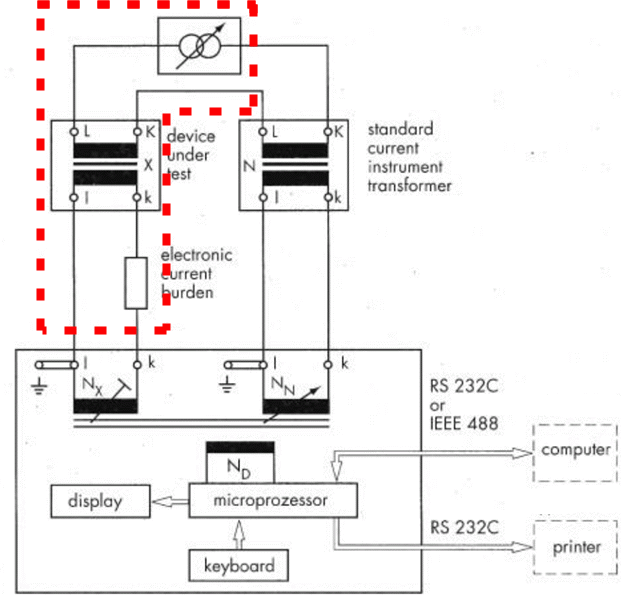

4.2 구성도

  *적색 점선 부분내의 제품은 제작에서 제외부분임.

5. 구성

5.1 Main Comparator Controller

- 입력 : 단상 220 V 60 Hz

- Host System Interface : Serial or Ethernet 통신(IEC61850-9-2 만족 할 것.)

- 입력 신호 기준 전류  : 0 – 10.0 A

- 입력 신호 기준 주파수 : 40 ~ 1,000 Hz

- Analog 기준 전압 입력 : 100 mV  ~ 600 V

- 입력 채널수 : 8 Ch

- 합성 오차   : 0.08 %

- 합성위상오차 : 0.01 %

5.2 DC Standard Current Instrument Transformer

- 입력전원 : 1상 220 V 60 Hz

- 입력 : AC 0 - 5,000A, DC 0 – 8,000A

- 출력 : 0 – 5,000 mA

- 제어 방식 : Flux gate PWM 제어

- 냉각 방식 : 강제 공랭식

- 합성 오차 : 50 PPM

- 주파수 안정도 : 0.01%

- 출력 파형 : True Sine Wave & DC

- LED 상태 표시

- Analog 기준 전압 입력

- 전류 제어 및 과부하보호

- 반도체 과열 보호

5.3 Host System

- 구성품 : PC, Monitor, 통신 Module, S/W

- Main Controller와 통신 Interface

- 출력 전류 및 주파수 설정

- 출력 전류 및 주파수 표시

- Main Controller, Power Amplifier 동작 상태 표시

6. 검사

6.1 일반 시방의 공급범위 확인

5항 주요 구성품 사양 및 기능 동작

6.2 Main Comparator Controller

1) 외관 검사

육안으로 보아 외관에 흠집. 칠상태 휘어짐 등이 없고 미려하여야 한다.

2) 입력 전압 확인 단상 220VAC 60Hz

입력전원 단상 220V, ±10%에서도 이상 없이 동작 하여야 한다.

3) 특성 시험

- 내전압시험 : 충전부와 대지, 1차-2차간 AC 2000 V, 1분간 견딜 것.

- 절연저항 시험 : 충전부와 대지, 1차-2차간 5MΩ 이상 (DC 500V 절연 저항계)

4) 입력전류 시험

표준전류 0-10A 입력하여 0.018% 안에 측정되는지 확인 할 것.

5) 위상 오차 시험

위상 45-1,000 Hz 입력하여 0.01% 안에 측정 될 것.

6) 통신 시험

(1) Serial or Ethernet 통신

통신 규격에 맞는지 통신 프로토콜 프로그램으로 측정한다.

(2) 노이즈나 기타 잡음에도 통신에 영향이 끼쳐서는 안 된다.

7. 기 타

7.1 당사는 제작승인 사양서에 의거 공급, 설치한 제품에 대하여 기기의 시 운전으로 부터 1년간 하자보증을 하며 제작 부실로 인한 기간 내에 발생하는 모든 하자에 대해 무상으로 신속히 보수한다.

7.2 본 기기에는 제작 회사명, 제작 년월일, 제작번호, 전기적 특성이 기입 된 명판을 부착한다.

7.3 본 장비의 유지보수 및 원활한 통풍을 위하여 좌측 및 후면은 약 1m의 공간이 확보되어야 한다.

7.4 본 장비의 납품 시 운용에 필요한 취급설명서를 첨부하여야 한다.

7.5 1, 2차 전원 케이블 배선은 견적에서 제외하며, 현장 설치 및 시운전은 견적에 포함한다.

7.6 장비 제작자는 제품의 외형도, 설계도면, 구성도 등을 사전에 제출하여야 한다.

8. 제작 심사 기준

0.08% 정밀도 AC/DC ECT 비오차 측정장비 제작 심사기준

제 1 조 목적

  본 심사기준의 목적은 0.08% 정밀도 AC/DC ECT 비오차 측정장비 제작에 있어서 입찰에 참여를 원하는 자의 장비 납품실적 및 공급하고자 하는 장비의 성능, 신뢰성 및 장비구성 등을 평가하는 입찰자격 적격여부 심사기준(이하 “심사기준”이라 한다.)을 정함에 있다.

제 2 조 심사기준 기간계산 및 방법

  ① 심사기준의 심사항목 및 배점은 <별표>에 의한다.

  ② 심사에 따른 기간계산은 다른 규정이 없는 한 입찰공고일 현재로 한다.

제 3 조 심사방법

  ① 입찰에 참가를 원하는 자는 본 기술평가 심사기준을 열람하여야 한다.

  ② 본 심사기준에 따른 기술검사를 통해 85점 이상을 획득한 자만이 입찰에 참여할 수 있다.

  ③ 기술평가 심사위원회에서 필요하다고 인정할 때에는 심사대상자에게 추가자료 제출 혹은 출석발언을 요구할 수 있으며, 심사대상자는 이 요구에 반드시 응하여야 한다.

제 4 조 심사위원의 구성

   심사위원은 내부의 관련 분야 전문가 3명으로 구성한다.

제 5 조 기타 사항

  본 심사기준에서 규정하지 않은 사항은 정부투자기관 회계규칙, 국가를 당사자로 하는 계약에 관한 법률ㆍ동 시행규칙 등을 준용할 수 있다.

부  칙

  본 심사기준은 0.08% 정밀도 AC/DC ECT 비오차 측정장비 제작의 입찰 자격 적격자 결정에 적용한다.

0.08% 정밀도 AC/DC ECT 비오차 측정장비 기술평가 심사표

평가항목	세부평가내용	배점			소계	비고
		상	중	하
납품실적 (20)	최근 3년간 동종 및 동급 장비의 납품실적	20	16	12
구매시방서 만족도 (60)	장치 형식, 구조에 대한 적합성	25	20	15
	장치 구동 및 제어방법의 적합성	15	12	9
	정격 및 성능에 대한 일치성 (구매시방서에 대한 이해도)	10	8	6
	공급범위 및 부가장치의 적절성	10	8	6
장비 유지보수 (20)	유지보수의 간편성	10	8	6
	Option part의 적합성	10	8	6
합 계		100
평가자	소 속 :	직 급 :
	성 명 :	서 명 :
