다초점(다지점, 다중점) 레이저 적설량 측정 장치 구매 설치

2025.

           예  산  군

제 1 장  설 치 설 명 서

1.1.  일반사항

본 규격은 『예산군』에서 실시하는 “다초점(다지점, 다중점) 레이저 적설량 측정 장치 구매 설치“에 따른 설치 전반에 관한 공통 사항으로서 시공상 지켜야 할 기술적인 사항을 규정함을 목적으로 한다.

1.1.1.  설 계 명

다초점(다지점, 다중점) 레이저 적설량 측정 장치 구매 설치

1.1.2.   목  적

가. 국민의 안전을 저해하는 각종 재난․재해 등 위험요소에 대한 사전예방, 상황발생시  신속한 대응, 피해복구, 사후 분석 및 평가 업무를 지원하는 통합관리시스템을 구축 함으로써 재난피해 저감.

나. 겨울철 적설시 자동으로 적설량을 측정할 수 있는 다초점(다지점, 다중점) 레이저 적설량 측정 장치를 설치하여 설해예방 자료로 활용하고 실시간으로 적설량을 관측하여 재난 예방에 신속히 대응코자 함.

다. 재난관련 정보를 시민에게 신속하게 제공하여 자위역량을 강화함으로써 피해를 최소화 할 수 있도록 지원

1.1.3.  시설의 범위

가. 본 시설의 범위는 최신의 기능을 보유한 장비로 시설하여 관내 각종 재난 재해 사건에 대비한 기반 조성을 위하여 제반 장비의 기능․규격․용도 및 절차에 대하여 규정 한다.

나. 「기상관측표준화법」시행에 관하여 필요한 사항을 시행함을 목적으로 한다.

다. 규격서, 설계서상의 불합리한 점이나 문구, 용어 해석에 대하여 발주기관과 의견을 달리할 경우에는 발주기관의 해석 및 지시에 따라야 하며, 본 시방서 및 설계서에 명시되지 아니한 사항 일지라도 구축상, 구조상, 외관상, 시스템 구성상 필요한 사항은 감독관의 지시에 따라야 한다.

1.1.4.  설치장소

  신양, 광시, 응봉, 덕산. 삽교읍, 고덕면행정복지센터 옥상

1.1.5.  소요장비 내역

      1. 다초점 레이저 센서  --------6ea

      2. Datalogger            --------6ea

      3. 적설거취대            --------6ea

      4. 적설판                 --------6ea

1.1.6.  설치기한

본 사업의 구매,설치기간은 계약일로부터 60일간으로 하고 다음의 경우 승인을 얻어 사업 기간을 연장할 수 있다.

가. 천재지변등 불가항력으로 작업이 불가능할 때.

나. 발주처의 지시에 의하여 작업이 중단 되었을 때.

다. 관계 기관의 협의 및 검토가관의 사유로 지연되었을 때.

라. 기타 불가피한 상황이 발생되었을 때.

1.1.7.  사업자격 및 요건

   ◐ 입 찰 참 가 자 격

가. 국가종합전자조달시스템 입찰참가자격등록규정에 의하여 반드시 나라장터 G2B

   에 전자입찰서 제출 마감일 전일까지 세부품명번호 10자리(적설심도계 :

   4111440608)로 입찰참가 등록한 업체

나.「소기업 및 소상공인 지원을 위한 특별조치법」제2조에 따른 소기업 또는 소상

   공인으로서, ‘중·소기업·소상공인 및 장애인기업 확인요령’에 따라 발급된 ‘소기

    업·소상공인 확인서’를 소지한 업체

   ※ 단, 전자입찰서 제출 마감일 전일까지 발급받은 것으로 유효기간 있어야 함

다. 기상산업진흥법 제6조에 의한 기상사업자(기상장비업, 업종코드: 3562)로 입찰참      가 등록한 업체로 입찰일(낙찰자는 계약체결일)까지 계속유지하고 있어야 함

라. 국가종합전자조달시스템 입찰참가자격등록규정에 의하여 반드시 나라장터G2B에 「정       보통신공사업법」제14조에 의한 정보통신공사업(업종코드 0036)과 「소프트웨어산업진       흥법」제24조에 의한 소프트웨어사업자(컴퓨터관련 서비스사업, 업종코드 1468)를       모두 전자입찰서 제출 마감일 전일까지 입찰참가 등록한 자

바. 일반사항

(1) 계약이행 사항

(가) 계약자는 신의와 성실의 의무로 계약을 이행해야 한다.

(나) 본 시방서는 장비의 설치 및 시설, 개통까지의 모든 공정에 대하여 적용 되므로 계약자는 시방서의 내용대로 이상 없이 이행하여야 한다.

(다) 본 시방서의 모든 조항은 최소한의 사항이므로 상세하게 기술 되지 않았거나  누락된 부분이 있더라도 장비의 제작 목적을 위한 필요사항 일체를 제공하여야 한다.

(라) 본 시방서에 특별히 명시하지 않은 사항은 관계법 및 구매자의 일반계약 관례에 따른다.

(마) 장비설치로 기존 운용 장비에 지장을 초래하거나 영향을 주어서는 안된다.

(바) 장비설치 및 정상운영에 필요한 부대비용은 전액 계약자가 부담하며 장비 설치시 안전사고와 관련한 민․형사상 책임 및 설치 과정에서 발생되는 일체의 행정, 기술적 문제처리는 계약자가 책임져야 한다.

(사) 계약자는 본 작업 수행에 있어 「중대재해처벌법」 및 「산업안전보건법」에

     따른 제반 안전조치를 수행하여야 하며 수행에 관하여 소요되는 경비는 물품가액에 포함하여 안전조치가 원활하게 수행될 수 있도록 하여야 한다.

1.1.8.  설치에 대한 기술 기준

본 사업을 시행함에 있어 다음 관계법령 중 해당 법령의 규정에 따라 적정하게 시행하여야 한다.

가. 정보통신부제정 각종 표준공법

나. 전자공업협회 표준규격

다. KS 규격

라. 전기용품 안전관리법

마. 소프트웨어 개발촉진법 시행령

바. 기상관측표준화법 및 관계령, 규칙, 기준

사. 본 장에 기술된 사항에 의거 제작, 설치 시행함에 있어 관계법령과 상이한 부분이  발생시 관계 법령에 준하여 시공하고, 사업기간 중에 관계법령이 개정 되었을 경우  에는 개정된 법령에 준하여 시공한다.

1.1.9. 예정공정표

1.1.10. 사업의 착수

가. 본 사업을 위한 창고 및 필요한 가설물을 설치할 경우 설치장소, 방법 등 제반사항은 감독관과 협의하여 시행한다.

나. 본 사업 도급자는 사업 착수전에 관계설비의 계통을 숙지하고 관계법규 및 제 규정에 따라서 제반 설비가 그 기능을 완벽히 발휘할 수 있도록 성실히 시공한다.

다. 본 사업 도급자는 사업중 설계도서 및 시방서에 명시되지 않는 사항일지라도 시공상, 구조상 및 외관상 당연히 필요한 사항 또는 법령에 규제되는 사항은 감독관의 지시에 따라 보완 시공하여야 한다.

라. 설계 도면에 표기된 것은 본 사업에 대한 일반적인 범위정도를 표시한 것으로 도급자는 시공전에 현장조사 및 시행청의 건축구조, 기계설비 및 기타관계 시설을 충분히 검토하여 자동제어기기, 영상감시기기 및 정보통신설비가 타 시설물에 대한 간섭을 최대한 줄이면서 그 성능을 발휘할 수 있도록 시공하여야 한다.

1.1.11.  사용자재

가. 본 구매물품에 사용되는 일체의 기자재는 KS제품 또는 국제적으로 인정되는 규격품을 사용하여야 한다.

나. KS제품이 없을 경우 시중 최상품 또는 그와 동등 이상의 제품을 사용전 감독관의  승인을 받은 후 사용하며, 승인 받지 못한 자재는 즉시 교체하여 재 승인을 받아 사용하여야 한다.

다. 현장에 반입된 기자재의 관리는 공급자에게 있으며, 관리소홀 및 부주의로 손상된  자재는 즉시 다른 합격품으로 교체하여야 한다.

1.1.12.  준  공

가. 사진의 촬영 및 제출

(1) 도급자는 감독관이 지시하거나 시공과정에서 주요한 부분, 특히 매몰 또는 수몰되어 사후검사가 곤란한 부분에 대하여는 빠짐없이 사진 촬영하고 설명을 붙여 이를 사진첩으로 보존하여야 한다.

(2) 모든 기록사진은 천연색으로 촬영하여야 하며 감독관이 확인이나 시험 등을 실시하는 경우에는 검사한 내용을 포함하여야 한다.

나. 준공서류

(1) 준공서류는 도급자 부담으로 작성 제출하며 감독관의 승인을 득하여야 한다.

(가) 종류 및 제출내역

1) 사업 사진첩 2부(밀착사진 및 필름 또는 CD 포함)

2) 사용자 설명서 2부

3) 납품서

4) 기상청 적설계 검정필증

다. 준공 검사

(1) 준공 검사

준공검사는 관련법규 및 규정에 의한 준공검사 규정에 따른다.

라. 준공 인수

(1) 도급자는 계약상 준공일전에 사업을 완료하고, 감독관에게 준공검사를 요청해야 하며, 사업 완료 여부의 판단은 감독관에 따른다.

(2) 감독관이 필요하다고 인정하는 경우는 사용목적에 부합한 시공이 되었는가를 확인하기 위하여 최종검사 및 시험을 도급자 비용부담으로 실시할 수 있고 불합리한 시공이 된 때에는 즉시 보완하여 재검사 및 시험을 받아야 한다. 시험 및 검사에 합격하여 감독관이 사업완료 되었다고 인정한 경우 준공검사 요청서를 접수 처리한다.

(3) 도급자는 준공검사시 감독관이 요구하는 관계자를 입회케 하여 준공검사를 받아야 하며, 설계와 부합되지 않은 곳 및 시공불량개소에 대해 시정지시를 받을 경우는 최단 시일 내에 재시공하고 감독관에게 즉시 사용할 수 있도록 하여야 한다. 이때 사전 지시사항이 완료될 때까지 준공분의 지급을 보류할 수 있다.

1.1.13.  하자보증 : 설치 후 1년

가. 하자보증기간은 최종검사(검수)일로부터 1년간으로 하며 자연적 고장시에는 계약상  대자의 경비 부담으로 보수정비 또는 동종의 기기로 교환하여야 한다.

나. 공급된 장비에 대하여 정기적인 예방점검을 실시하여야 하며 수시 지원 요청시 즉시 응하여야 한다.

다. 발주부서의 요구시 하자 보증기간 경과 후에도 부품공급이 가능하여야 한다.

1.1.14. 특허 및 저작권

가. 계약자는 제작 및 시공과정에서 사용하거나 제공한 특허 또는 비특허설계, 발명사항 등에 대하여 분쟁소지가 있는 경우 시공자 책임으로 한다.

나. 본 공사와 관련하여 설계 제작되는 소프트웨어 및 펌웨어는 발주자 필요에 의하여 복제하여 사용할 수 있다.

다. 계약자는 본 공사에 사용되는 모든 프로그램은 반드시 제작회사의 합법적인 절차를 거쳐 취득한 정품 소프트웨어만 사용하여야 하며, 불법복제 소프트웨어의 사용에 의해 발생되는 모든 분쟁(저작권 등)의 책임은 계약자에게 있다.

1.1.15.  보안관리

본 공사와 관련하여 설치되는 시설, 장비의 운영체제, System의 구성 등 시공 중에 지득한 사실에 대하여는 보안을 철저히 하여야 한다.

가. 도급자는 보안대책을 수립하여야 하며, 과업 수행 참여자가 교체될 시에는 인수, 인계를 철저히 하고, 감독관의 확인을 받아야 한다.

나. 모든 성과품은 수급인이 소유하거나 임의로 복사 또는 외부로 유출 시켜서는 안된다.

다. 기타, 과업 수행시 보안상 결함이 없도록 하여야 하며, 보안사항 불이행으로 발생하는 모든 책임은 도급자가 진다.

1.1.16.  교육

계약자는 공사 완료 후 모든 설치 장비의 유지보수 및 System운용 전반에 대하여 발주자측 운용요원들에게 2일간 아래 각 호의 교육을 실시하여야 한다.

가. 장비 구성 및 유지보수 교육

나. 설비 전반에 대한 현장운용 교육

다. 기타 설치장비의 원활한 운용을 위하여 필요한 사항 등

라. 계약자는 상기 내용을 포함하는 내실 있는 교육을 실시하여야 하며 교재의 발간비용 및 현장교육비등(피교육자 여비 제외)은 공사비에 포함된 것으로 한다.

1.1.17.  기타사항

가. 시설자재

(1) 모든 자재는 시방서에 명기된 사양과 이상이 없어야 하며, 주요자재는 검사 및 시험 성적서를 제출하여야 한다.

(2) 모든 자재는 KS 제품을 사용하는 것을 원칙으로 하되, 주요자재는 KS품이 없는 경우는 감독관의 승인을 받아 시중 최고품을 사용하여야 한다.

나. 감독관은 다음과 같은 사항이 발생시 필요하다고 인정하는 기간동안 사업의 전부 또는 일부의 중지를 명할 수 있다.

(1) 기후의 악조건으로 사업의 안전관리가 어렵거나 피해를 줄 우려가 있을 때

(2) 계약자가 설계도면, 시방서 또는 감독관의 지시에 따르지 않을 경우

(3) 재해 또는 이변으로 사업의 계속이 부적당 또는 불가능하게 될 경우

다. 본 시방서의 해석에 이의가 발생하였을 경우, 본 시방서의 중재사항에 의해 결정되지 않는 한 발주자의 해석에 따른다.

라. 기타 감독관이 필요하다고 인정하는 사항에 대하여는 감독관의 지시에 따른다.

마. 설치작업중 관련 장비에 손상을 주어서는 아니 되며, 손상이나 장애시는 즉시 원상복귀 시켜야 한다.

1.1.18.  종합시운전

공급자는 시스템의 구매, 설치 완료 후 종합시운전을 실시하여야 하고 그 결과를 보고하여야 한다.

제 2 장  설 치 사 양 서

  2.  소요장비 사양 ( 성능인증제품 지정 24-GBI0065) [SJSL-2000]

가. 일반사항

(1) 모든 장비(부대장비 포함)의 기능 및 사양은 「기상관측표준화법」 및 관계령, 규칙, 기준에 적합한 장비로 한다.

(2) 모든 장비는 기존에 설치된 시스템과 완벽한 호환이 되어야 한다.

(3) 지붕위에 시설물을 설치 및 이설할 때는 빗물이 스며들지 않도록 방수처리를 철저히 하여야 한다.

(4) 장비설치 후 각종 배선은 미관을 고려하여 설치하고 또한 견고하게 고정시켜야 한다.

(5) 각종 연결단자와 케이블 연결부위는 튼튼하게 하고 외부로 노출되는 연결부위는 고무와 비닐절연 테이프로 습기가 스며들지 않도록 처리하여야 한다.

(6) 고정을 위한 설치대가 필요한 경우는 장비가에 포함된 것으로 한다.

(7) 설치시 인근 주변에 장애물로부터 관측각도를 최대한 확보하기 위하여 시행하여야 한다.

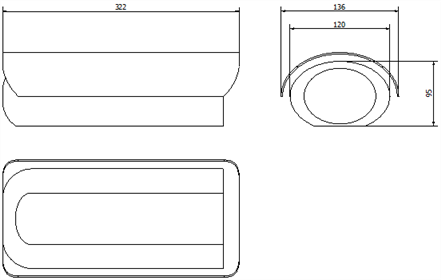

2.1. 다초점 레이저 센서 적설량 측정장치, KC적합인증 (SJSL-2000)

- 측정방식 : 다지점(n점), 다중점(m점) 36점이상

- 측정범위 : 0 ~10m 이상

- 분 해 능 : 0.1cm

- 정 확 도 : ± 0.2cm

- 샘 플 링 : 매 15~60초

- 레이저등급 : Class Ⅱ

- 하우징보호등급 : IP68

- 3축 경사센서,레이저센서 연동 모듈 내장

       - PROCESSOR : ARM Cortex-M4 168MHz 32Bit MCU

       - MEMORY : 1MB Flash, 192KB SRAM

       - I2C interfaces - 3EA

       - Up to 4 USARTs / 2 UARTs

       -외부 MEMORY - 2MB

       - 모터 :

        · Step Angle : 1.8도

        · 구동방식: 2상 4선 유니폴라

        · 전압: 24V

        · 전류 0.7A,

        · 저항: 3.1Ω

        · 토크: 2.7Kgf.cm(0.27 N.m)

      - 드라이버 : 정격출력 30W, 2-상 Ultra-silent step motor driver

      - 통신방식 : RS-485, RS-232

      - 히터 : 12V, 0.6A DC 히터

      - 소비전류 : DC24V, 1A Max

      - 시작점 인식 감지센서 내장

      - 사용온도 : 온도 -40℃ ~ 50℃ 상대습도 95%RH 이하

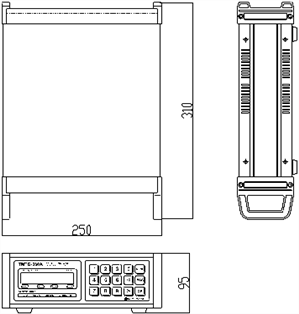

2.2. Data logger

- PROCESSOR : ARM 마이크로 프로세서

- I/O PORT    : 2 SERIAL 이상

- 2 x 20 LCD DISPLAY

- 15 KEYPAD MEMBRANE

- TCP/IP LAN MODULE

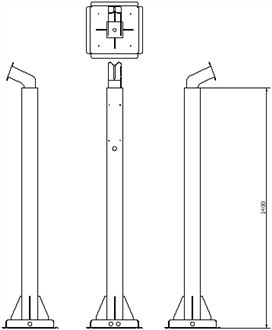

2.3. 적설거치대(적설계 폴)

        - 크기 : 100mm(w) 사각파이프 1400mm(h), 연결부 포함 1560mm(h), 4T

        - 재질 : SUS 304

        - 용도 : 다초점 레이저 적설량 측정 장치를 고정하는 거치대

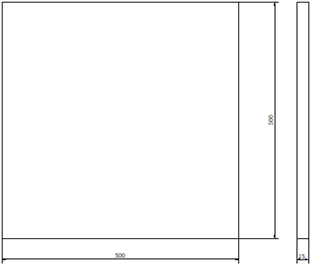

2.4. 적설판 (옥외용, 제작사양)

    - 크기 : 500 x 500 x 15 (mm)

    - 재질 : FRP

    - 용도 : 직사광 및 수분에 의한 변형이 없고 복사열 흡수가 낮아 눈이 녹지 않고 쌓이게 함

  2.5. 적용기술

    - 적용기술

제 1 항.

n 내지 m개의 관측 포인트를 포함하는 다지점을 대상으로 하여, 상기 n 내지 m개의 관측 포인트 중 어느 하나에 대해서 n 내지 m번을 반복해서 레이저빔을 쏘아 제 1 적설량을 측정하는 레이저 센서;

상기 레이저 센서의 3차원 축 회전을 실시케 하는 스텝모터;

상기 3차원 축 회전에 따른 3차원 미세 각도의 변화를 실시간으로 인지하는 3축 경사센서; 및

상기 스텝모터의 3차원 축 회전을 구동 제어해 상기 3차원 미세 각도의 △x, △y, △z 변화율을 체크하고, 상기 △x, △y, △z 변화율이 기설정한 오차범위 내 수렴될 시 상기 레이저 센서의 3차원 축 회전으로 변동된 위치

상에서 재측정 되어진 제 2 적설량과 상기 제 1 적설량 간의 갭 차이를 기설정된 매초, 매분, 매시간마다 연산한 상대 적설량을 화면부를 통해 실시간으로 모니터링하는 제어부를 포함하는 적설량 측정 장치

제 2 항.

제 1 항에 있어서, 상기 상대 적설량의 상대 높이는

상기 관측 포인트 이동에 따른 레이저센서의 위치 변화와 상기 3축 경사센서의 상기 각도 변화를 인지함을 통해 실시간으로 삼각함수를 계산해 측정되는 것을 특징으로 하는 적설량 측정 장치.

제 3 항.

제 2 항에 있어서, 상기 상대 적설량의 계산방법은,

임의의 거리 S에 상기 3축 경사센서가 측정한 각도 K라 할 때 제 1 높이의 지점인 상기 관측 포인트 중 하나에서 레이저빔을 다중 발산하고 삼각함수 계산하여 0점 값으로 셋팅한 후, 상기 0점 값을 기준으로 레이저 빔을 다시 쏘아 얻어진 제 2 높이의 지점인 상기 관측 포인트 중 다른 하나에서 얻어진 값을 뺄셈 연산한 상기 상대높이를 단위 면적(3.3㎡)으로 곱한 값을 상기 상대 적설량으로 설정하는 것을 특징으로 하는 적설량 측정 장치.

제 4 항.

제 1 항에 있어서

상기 관측 포인트 이동에 따른 3차원 미세 각도는 상기 스텝모터의 3차원 축 회전수와 비례하여 계산되며, 상기제어부는 상기 레이저 센서의 초기 위치 값을 리셋한 후 상기 3차원 축 회전수를 기록하고,

상기 적설량 측정장치의 외관 하우징은 스텐레스 재질, 폴리 재질, 플라스틱 재질 및 이들을 혼합한 합금성 특수재질로 코팅 및 제작됨에 따라, 방습, 방진을 비롯해 외풍에 의한 흔들림 및 눈의 부착 얼림 현상을 방지하는 것을 특징으로 하는 적설량 측정장치.

제 5 항.

제 1 항에 있어서, 상기 레이저 센서는,

상기 레이저빔을 쏠 때, 추출되어진 극대값과 극소값을 제거한 후 노이즈 및 측정오류 값을 절사한 나머지 중앙값들로 산술 평균된 값을 상기 제 1 적설량으로 설정하고, 재시도를 통해 상기 레이저빔이 다시 쏘면, 재추출된 극대값과 극소값을 제거한 후 상기 노이즈 및 측정오류 값을 절사한 나머지 중앙값들로 산술 평균된 값을 상기 제 1 적설량으로 재설정하며,

임의의 거리 S에 상기 3축 경사센서가 측정한 각도 K라 할 때 상기 제 1 적설량을 0점 값으로 셋팅한 후, 상기0점 값을 기준으로 상기 매초, 매분, 매시간 경과 후 적설된 값을 상기 제 2 적설량으로 설정하는 것을 특징으로 하는 적설량 측정 장치.

제 6 항.

제 1 항에 있어서

오염물에 의한 무효측정이 발생될 경우 상기 다지점이 이미 개설된 적설판 내 다지점 유지방법으로,

상기 레이저 센서는 상기 n 내지 m 개의 관측 포인트를 현재 위치에서 벗어나게 한 후 상기 벗어난 위치상에서 상기 n 내지 m 개의 관측 포인트마다 각기 다른 상기 3차원 미세 각도를 새롭게 영점 조정하는 것을 특징으로 하는 적설량 측정 장치.

제 7 항.

제 1 항에 있어서,

레이저 센서가 임의의 위치에 상기 레이저빔을 쏘면 상기 3축 경사센서는 1개의 관측 포인트를 쏜 상기 임의의 위치에 따른 상기 3차원 미세 각도를 계산할 시,

상기 제어부는 삼각함수가 적용되는 상기 다지점 방식을 작동시켜 상기 제 1, 2 적설량 및 상기 상대 적설량을 측정하는 것을 특징으로 하는 적설량 측정 장치.

제 8 항.

레이저 센서가 n 내지 m개의 관측 포인트를 포함하는 다지점을 대상으로 하여, 상기 n 내지 m개의 관측 포인트 중 어느 하나에 대해서 n 내지 m번을 반복해서 레이저빔을 쏘아 제 1 적설량을 측정하는 단계;

스텝모터가 상기 레이저 센서의 3차원 축 회전을 실시케 하는 단계;

3축 경사센서가 상기 3차원 축 회전에 따른 3차원 미세 각도의 변화를 실시간으로 인지하는 단계;

상기 △x, △y, △z 변화율이 기설정한 오차범위 내 수렴될 시, 상기 제어부가 상기 레이저 센서의 3차원 축 회전으로 변동된 위치상에서 재측정 되어진 제 2 적설량과 상기 제 1 적설량 간의 갭 차이를 기설정된 매초, 매분, 매시간마다 연산한 상대 적설량을 화면부를 통해 실시간으로 모니터링하는 단계를 포함하는 적설량 측정장치의 구동방법.

제 9 항

지면에 설치되는 적설판과 상기 적설판의 기설정된 상부면인 광센서스폿을 감지하여 초설을 감지하는 광센서와 상기 광센서스폿을 중심으로 다수개의 관측포인트를 포함하는 다지점을 대상으로 하여, 상기 다수개의 관측포인트 중 어느 하나에 대해서 다수번을 반복해서 레이저빔을 쏘아 제1적설량을 측정하는 레이저센서와 상기 레이저센서의 3차원 축 회전을 실시케 하는 스텝모터와 상기 3차원 축 회전에 따른 3차원 미세 각도 변화를 실시간으로 인지하는 3축경사센서 및 상기 스텝모터의 3차원 축 회전을 구동 제어해 상기 3차원 미세 각도의 △x, △y, △z 변화율을 체크하고, 상기 △x, △y, △z 변화율이 기설정한 오차범위 내 수렴될 시 상기 레이저센서의 3차원 축 회전으로 변동된 위치상에서 재측정되어진 제2적설량과 상기 제1적설량 간의 갭 차이를 기설정된 매초, 매분, 매시간마다 연산하는 한편, 상기 광센서에 의해 초설을 감지한 후 레이저센서를 통해 적설량을 측정하도록 우선순위를 설정하고, 상기 레이저센서가 상기 스텝모터에 의해 축 회전될 때, 상기 스텝모터의 기설정된 전류값의 이상이 검출되면 시작점 또는 끝점으로 인식하여 반대방향으로 축회전 되도록 하는 제어부를 포함하고,상기 적설판은 상기 광센서스폿에 설치되는 반사판을 포함하고,상기 광센서는 상기 반사판의 1/2 이상이 눈에 의해 덮였다고 감지되면 초설로 판단하여 제어부에 초설정보를 전달하고, 상기 제어부는 상기 반사판의 1/2 이상이 예년의 1분당 적설 강도 데이터 및 적설 측정면적에 적설이 차지하고 있는 크기와 적설의 평평함에 비교하여 순간적으로 상승된 측정값을 상기 광센서로부터 초설정보로 전달받은 경우 상기 광센서와 레이저센서의 측정값을 0으로 보정하여 처리하는 것을 특징으로 하는 다초점 레이저 적설량 측정 장치.

제 10 항

다초점 레이저 적설량 측정 장치의 구동 방법에 있어서, 지면에 반사판이 구비된 적설판을 설치하고, 측정장치의 광센서와 레이저센서의 각각의 광센서스폿과 관측포인트가 상기 적설판의 상부에 위치되도록 조정하는 준비단계와 광센서에 의해 광센서스폿의 1/2 이상이 덮이는 것을 감지하는 초설감지 단계와 상기 초설감지 단계 이후 스텝모터에 의해 레이저센서를 3차원 축 회전시켜 다수개의 관측포인트의 다지점을 상기 다수개의 관측포인트 중 어느 하나에 대해서 다수 번을 반복해서 제1적설량을 측정하는 제1적설 감지단계와 상기 제1적설 감지단계 이후 상기 레이저센서의 △x, △y, △z 변화율을 체크하고, △x, △y, △z 변화율이 기설정한 오차범위 내 수렴될 시 상기 레이저센서에 의해 재측정 되어진 제2적설량을 측정하는 제2적설 감지단계 및 상기 제2적설 감지단계 이후 상기 제2적설량과 제1적설량 간의 갭 차이를 기설정된 매초, 매분, 매시간 연산하는 적설량 확인 단계를 포함하여 구성되는 것을 특징으로 하는 다초점 레이저 적설량 측정 장치의 구동 방법.

제 3 장  설 치 시 방 서

3.1.  사용자재 및 기기

가. 모든 기기설치는 제작자측에서 제출하여 승인된 도면 및 성능표 시험 DATA 등에 의거 시공하며, 제작자 측의 supervisor는 각 공정에 대한 지시 및 기술적인 책임을 진다.

나. 모든 기기는 설치시 기기내에 먼지나 오물로 인한 손상 또는 외부에 손상이 가지 않도록 필요한 조치를 강구하고 공사에 임해야 한다.

다. 시공 불량에 따른 장애 콘넥타의 접속불량, 케이블 외부도체의 절단 등이 있으면 케 이블에서 전파가 누설되며, 인근에 장애를 일으킬 수가 있으므로 설치 및 조정에 세  심한 주의를 하여야 한다.

라. 모든 기자재 및 소프트웨어의 구성과 기능은 계약에 명시한 규격서 조건에 일치하고 시스템 종합성능 발휘와 수행업무 처리가 완전해야 하며, 기자재는 최신기술에 입각하여 제작 및 공급해야 한다.

마. 본 공사에 사용되는 모든 자재는 도면 및 시방서에 명기된 것을 사용하여야 하며 부득이한 경우 감독관의 승인을 받아 변경하되 KS표시품과 형식 승인품 및 그 이상의 제품을 우선 사용하여야 하며, 표시품이 없는 경우 국제 규격에 준한 시중 최고품을 사용하여야 한다.

바. 본 공사에 사용하는 자재 및 기기는 사전에 제작도면 제출시 해당검사 및 시험을 받아 합격된 제품으로 감독관의 승인을 받아 사용하여야 하며 기자재의 설계, 재료선택 및 제작기술은 KS 규격 또는 기관/협회에서 제시한 동등 규격 이상이어야 한다.

3.2.  부품 및 재료 조건

가. 사용되는 모든 부품 및 재료는 시스템에서 요구되는 환경 및 운용 조건하에서 고유  기능 및 특성을 만족하여야 한다.

나. 사용되는 모든 부품 및 재료는 시스템에서 고유기능 및 성능을 포함한 제반 전기적, 기계적 특성이 시스템에 서 요구되는 내구성을 가져야 한다.

다. 사용되는 모든 부품 및 재료는 취급 또는 동작 중에 받을 수 있는 온도, 습도, 진동 등과 같은 환경제약에 견딜 수 있어야 한다.

라. 사용되는 모든 부품 및 재료는 취급시 또는 동작중 인체에 유해하거나 장비의 운용  에 영향을 미칠수 있는 유독성 또는 부식성 가스를 발생시키는 재료의 사용을 금한  다.

마. 사용되는 모든 부품 및 재료는 고유기능, 성능 및 특성에 있어서 허용오차 범위내의 부품 또는 재료로 대체가 가능해야 하며, 이때 시스템의 기능 및 성능에 영향을 주지 않아야 한다.

바. 사용되는 모든 부품 및 재료를 전체 시스템의 동작에 나쁜 영향을 주거나 인접한 다른 부품 또는 장치에 손상을 주지 않아야 한다.

3.3.  설치 및 기능시험

가. 구매 설치 장비의 설치장소는 감독원이 지정하는 장소에 설치하며, 계약자는 최종 인수결과, 불량 및 하자발생으로 계약조건을  이행하지 못하는 것으로 판단 될 시 장비를 즉각 회수하여야 한다.

나. 장비 설치과정에서의 파손이나 인수 시험 중 장애가 발생한 경우에는 동일사양 이상의 신규 제품으로 즉시 무상 교체 하여야 한다.

다. 계약자가 설치하는 시설 기자재의 모든 제품은 정품 및 최신품 이어야 한다.

라. 각종 기기는 설치 후 기기조정 및 시험을 시행하여야 한다.

마. 사용기자재는 모두 감독관의 검수 및 시험을 거친후 사용한다.

3.3.1 성능기준 및 시험 항목

1. 다초점 레이저 적설량 측정 장치 높이 측정시 정확도 ktl 시험성적서

  근거 : 기상관측표준화법 시행규칙[시행 2018. 1. 1.] [별표 5]기상측기의 검정기준

     적설계 실내검정 5cm, 20cm, 60cm, 100cm, 150cm 각 1회 검정, 공차의 범위

	시험항목	적용 시험 방법	시험결과(적합기준)
	높이 값 측정	다초점 레이저 적설량 측정 장치와 레이저 트랙커 위치를 고정하고 레이저 반사면의 높낮이를 조절하며 반사면으로부터 거리 값을 측정 이때 다초점 레이저 적설량 측정 장치의 반사면은 스틸을 사용하였으며, 삼각대를 이용하여 높낮이를 조절한다. 다초점 레이저 적설량 측정 장치는 1회 측정시 12포인트 측정값의 평균값을 나타내며, 1포인트당 3회씩 총 36점을 측정한다. 구간별 기준값과 다초점 레이저 적설량 측정 장치 지시값을 3회 반복 측정한 평균을 표시하였다. 편차는 기준값 대비 지시값의 편차를 표시한다.	정확도 ±0.2 cm이내

- 기상관측표준화법 시행령 제6조의2(검정이 면제되는 기상측기) 법 제13조제1항         단서에서 "「국가표준기본법」이나 그 밖에 다른 법령에 따른 검정ㆍ교정을 받은       기상측기 등 대통령령으로 정하는 기상측기"란 다음 각 호의 어느 하나에 해당하는     기상측기를 말한다.  <개정 2015. 9. 15.>

   1. 국가표준기본법」 제13조제1항에 따른 국가측정표준 대표기관 또는 같은 법        제14조제3항에 따른 국가교정업무 전담기관에서 교정을 받은 기상측기

2. 기상측기검정증명서(제M-2019-2237호, 제M-2019-2238호)

  근거 : 「기상관측표준화법 시행규칙 제10조제1항」에 따라 “기상측기 검정”을 받아야 한다.

◦ 검정방법 : 5cm, 20cm, 60cm, 100cm, 150cm 각 1회 검정

◦ 정 확 도 : ±0.5 cm 이하에 기차를 나타냄

3. KS C IEC 60068-2-1 내한성 시험, KS C IEC 60068-2-2 내열성 시험

  근거 : 기상표준화법 제4조 2항 자동기상관측장비의 표준규격(기상청고시 제 2019-9호)

         제7조 관측센서의 표준규격 적설센서(레이저식)

◦ 측정범위 : 0 ~ 300 cm

◦ 측정방식 : 3지점 이상의 관측 포인트 산술평균

◦ 정 확 도 : ±0.5 cm

◦ 운용환경 : -40℃ ~ +50℃

◦ 샘 플 링 : 매 15 ~ 60 초

◦ 분 해 능 : 0.1 cm

	시험항목	적용 시험 방법	시험결과(적합기준)
	내열 시험	시료를 50 ± 2℃ 에서 16시간 동작, 방치 후 동작에 이상이 없을 것	1. 외관확인 -변형, 변색확인 이상없음 2.성능검사-수치표시 확인
	내한 시험	시료를 -40± 2℃ 에서 16시간 동작, 방치 후 동작에 이상이 없을 것	1. 외관확인 -변형, 변색확인 이상없음 2.성능검사-수치표시 확인

4. KS C IEC 60529:2013 방진 및 방수 시험

	시험항목	적용 시험 방법	시험결과(적합 기준)
	방수 시험	외곽의 위 끝에서 수면까지의 거리 1m 시험 시간 40분으로 보다 엄격한 조 건에서 물 침입이 없을 것	IP X8 적합
	방진 시험	먼지시험장치에서 피시험품 내부를 부압 상태로 8시간 시험하여 먼지 침입이 없을 것	IP 6X 적합

5. KC 적합등록 필증 여부

3.4.  감독의 사전 승인

계약자는 제품설치 및 본 계약 이행에 필요한 모든 작업의 시행 및 기타 이에 부수되는 일체의 절차를 작업 전 감독관과 협의하여 반드시 감독관의 승인을 받은 후 시행해야 한다.

3.5.  배선 및 배관작업

가. 각종 케이블 배선은 꼬임이 없고 견고하게 포설하고 되도록 기기장치 상․하단부에  CLAMP를 채워 미려하게 배선 한다.

나. 각종 케이블은 계약자가 제출하여 승인받은 도면에 시공토록 한다.

다. 각종 배선 및 배관은 계약자가 작성하여 승인된 공사설계 도면에 의거 실시 한다.

라. 전원선은 용도별로 구분하여 사용하고, 구별이 용이하도록 한다.

마. 각종 케이블은 충분한 용량으로 시설되어야 하며 차폐 및 누수방지 등을 고려 하여  야 한다.

바. 모든 케이블의 접속은 접속터미널을 사용하여 접속한다.

사. 케이블이 바닥에 설치될 경우에는 케이블 덕트를 사용하고, TIE LAP을 사용하여 케이블을 가지런히 정리하여야 한다.

아. 시스템에 사용되는 각종 CABLE은 난연성이어야 하며, 교체가 용이하여야 한다.

3.6.  기  타

가. 각본 규격에서 언급되지 않은 각종 장치 등은 본 사업의 시스템에 적합한 형태와 크기로 제작하여야 한다.

가. 시공과 관련하여 명시되지 않은 세부적인 사항은 각 공정 별 전문시방서 시공 기준을 따른다.

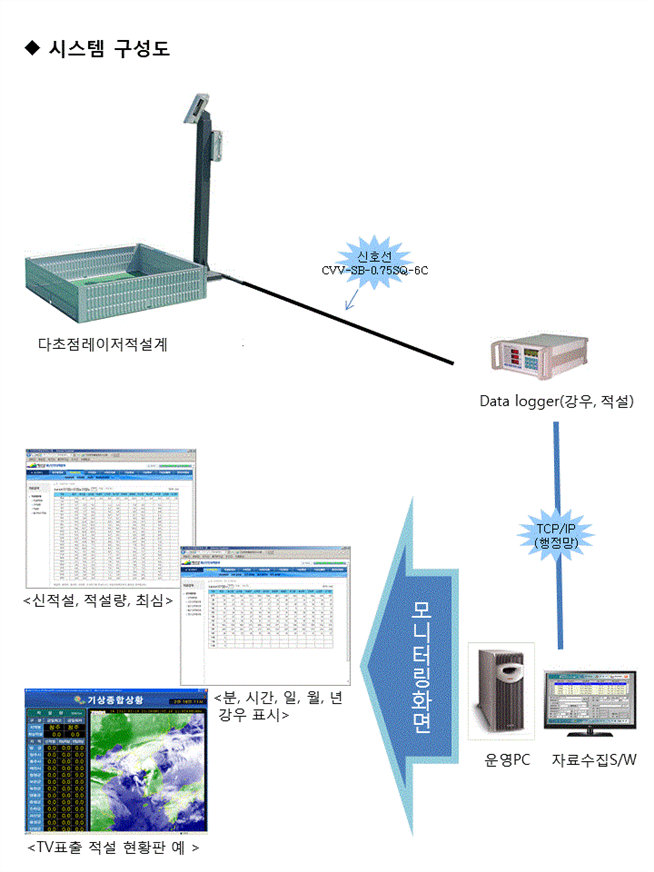

* 전체 구성도

*도면                                                             단위 : mm
