<‘25년 폭염저감시설(스마트그늘막) 설치>
과업지시서
2025. 6.
|
|
세종특별자치시
( 자 연 재 난 과 )
|
< 사 업 설 명 서 >
1. 사 업 명 : ’25년 폭염저감시설(스마트그늘막) 설치
2. 위 치 : 세종특별자치시 일원
3. 목 적 : 여름철 폭염 노출 취약지인 주요도로 인근 횡단보도(교차로)에 그늘막을 설치하여 시민 안전과 편익을 도모하고자 함
4. 사업개요
스마트형 그늘막 13개소 구입·설치(세종시 관내 지정 설치 위치)
- DSPA-02(3000*5400*3000mm) 12개
- DSPB-01(3000*3000*3000mm) 1개(단면)
5. 설치기한 : 계약일로부터 25일 이내
6. 시스템 구성 소요장비 내역 : 과업지시서 참조
7. 입찰참가 자격
가. 국가를 당사자로 하는 계약에 관한 법률 시행령 제12조 및 동법 시행규칙 제14조의 요건을 갖춘 업체로써 국가종합전자조달시스템 입찰참가자격 등록규정에 의하여 G2B분류번호(9930151901, 다기능그늘막) 입찰참가 등록 업체
나.「중소기업기본법」제2조에 따른 소기업 및 「소상공인 보호 및 지원에 관한 법률 제2조에 따른 소상공인으로서 「중소기업 범위 및 확인에 관한 규정」에 따라 발급된 ‘소기업·소상공인 확인서(중소기업확인서)’를 소지한 업체(단, 개찰일 전까지 발급된 것으로서 유효기간 내 있어야 함)
8. 제출서류
가. 납품 시 제출서류
(1) 제품 카탈로그 1부
(2) 운용자 설명서 1부
(3) 기타 감독관이 필요하다고 인정되는 서류
나. “물품납품업체”는 제출서류 및 자료의 미비, 부실 또는 기한 내 미제출로 야기되는 모든 문제에 대하여 책임을 진다.
9. 계약중지
가. 세종시 자체사정에 따라 설치전체나 일부분을 임의로 중지할 수 있는 권한을 가진다.
나. “물품납품업체”가 계약조건을 이행하지 않을 경우, 계약 공기를 이행하지 않을 경우, “물품납품업체”가 기술적·재정적으로 능력이 없다고 인정될 경우, 해약을 전제로 한 사전조치로서 “세종시청”은 계약을 중지할 수 있으며 이러한 경우에 “물품납품업체”가 입게 되는 피해의 전 책임은 “물품납품업체”에 있다.
9. 보 안
“물품납품업체”는 본 계약을 수행하면서 알게 된 세종시청과 관련된 모든 사항을 외부로 유출 또는 누설하여서는 아니 되며 이로 인한 피해는 “물품납품업체”가 책임을 진다.
10. 하자보수
가. 납품 설치된 제품에 대한 하자보수기간은 검수일로부터 2년간으로 한다.
나. A/S기간(하자보증기간)중 발주부서의 하자보수 요구 시 지체 없이 정비가 되어야한다. 단, 자연재해로 파손 시 별개로 한다.
다. 발주처의 요구 시 하자보증기간 경과 후 5년간 부품공급이 가능하여야 한다.
11. 납품조건 : 기초공사 및 운송, 설치까지 전부 포함
12. 기 타
상기 설치 장소는 발주 후 현장상황에 따라 위치 변경이 있을 수 있으며, 세종시의 위치변경 요구가 있을 경우 시공자는 별도 또는 추가 공사비 요구 없이 설치하여야 함
< 과 업 지 시 서 >
1. 적용 범위
가. 본 과업지시서는 폭염대비 그늘막 설치에 적용하는 일반사항이며, 이 일반시방에 준하는 사항 이외에는 관련법규, 기술기준에 따라 구축하여야 한다.
나. 스마트 그늘막은 온도와 바람에 의해 자동으로 작동하는 그늘막으로서 반드시 해당하는 특허가 적용된 제품을 사용하여 특허 분쟁이 없도록 해야 하며, 중벤처기업부에서 인증한 성능인증 제품을 우선적으로 사용해야 하며,
다. 그늘막 원격 제어 소프트웨어는 「소프트웨어 진흥법」 제20조제3항, 같은 법 시행규칙 제 6조제 1항에 따라 소프트웨어 품질 1등급으로 인증되어 안정된 소프트웨어를 사용해야한다. 또한, 윈도우, 안드로이드, 아이폰 기반에서도 원격제어 서비스가 제공되어야 하며, 기존 설치된 그늘막 시스템과 신규 설치된 그늘막 시스템의 제어기능은 하나의 소프트웨어로 연동되어야 한다.
라. 계약자는 설계도서 및 본 과업지시서에 명시되지 않은 사항일지라도 구축상, 구조상, 외관상, 시스템 구성상 필요한 사항은 감독관의 지시에 따라야 한다.
2. 공사범위
가. 횡단보도 그늘막 설치
나. 감독관이 지정한 장소에 상황에 맞추어 설치
3. 재료 및 규격
재료는 가, 나, 라에 따른다.
3.1. 대형, 소형, 초소형
|
명칭
|
재 료
|
단위
|
수량
|
비고
|
|
지주
|
금속(SPHC)
|
EA
|
1
|
|
|
지붕재
|
금속(SECC)
|
EA
|
1
|
|
|
기초판
|
금속(SPHC)
|
EA
|
1
|
|
|
어닝
|
아크릴 수지 원단
|
EA
|
2
|
|
|
배터리
|
납축전지
|
EA
|
2
|
|
|
태양광패널
|
AL 외
|
EA
|
2
|
|
3.2. 단면형
|
명칭
|
재 료
|
단위
|
수량
|
비고
|
|
지주
|
금속(SPHC)
|
EA
|
1
|
|
|
지붕재
|
금속(SECC)
|
EA
|
1
|
|
|
기초판
|
금속(SPHC)
|
EA
|
1
|
|
|
어닝
|
아크릴 수지 원단
|
EA
|
1
|
|
|
배터리
|
납축전지
|
EA
|
2
|
|
|
태양광패널
|
AL 외
|
EA
|
2
|
|
가. 자재
1) 사용하는 모든 자재는 KS 규격 표시품을 사용한다.
2) KS 규격 표시품이 없는 경우에는 형식승인이나, 시중 최우량품을 사용한다.
나. 강관
1) KS D 3501에 준하여 제작한 열간 압연 강재 중 SPHC를 사용한다.
2) 산화, 부식의 방지를 위한 녹막이 칠은 고르게 소요횟수 이상 칠한다.
다. 기타 재료
1) 볼트, 너트는 KS규정에 적합한 것으로 열처리 뒤 갈라짐이나 사용상 해로운 흠, 덧붙임, 뒤말림 등의 결함이 없어야 한다.
2) 보강 재료는 KS 정품으로 조립 설치한다.
3) 부재료의 규격은 설계도면을 기준으로 하며 현장에 따라 상향 조정할 수 있다.
4) 목재는 집성목을 사용하여 뒤틀림이나 갈라짐이 없어야 하며, 오일스테인을 2회 이상 고르게 칠해야 한다.
라. 어닝
1) 프레임은 알루미늄 재질의 국산 프레임을 사용해야 한다.
2) 원단은 아크릴 수지 원단으로 자외선 차단이 되는 발수원단을 사용해야 한다.
3) 강풍이 불면 어닝은 자동으로 접혀야 하며, 접혀 있을 때는 50m/s까지 견딜 수 있는 내구성이 확보되어야 한다.
4) 어닝의 내구성은 3,000회 반복 작동 후에도 정상 작동 되어야 한다.

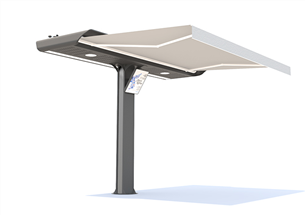

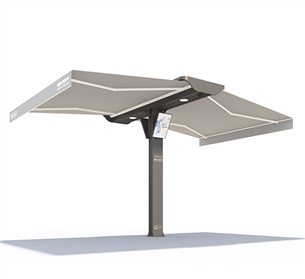

마. 그늘막의 형태 : 아래 규격과 같아야 함
4. 기타 재료
가. 조립볼트와 보강재료는 KS 정품으로 조립 설치한다.
나. 부재료 규격은 설계도면을 기준하며 현장에 따라 상향 조정할 수 있다.
다. 배터리 전압이 11.5v 이하가 되면 자동으로 권취되고, 12.5v 이상으로 전압상태가 회복되면 그늘막이 확장되어, 배터리의 저전압으로 인한 오작동을 방지해야 한다.
5. 제조 및 설치
가. 기초 콘크리트는 500*500*700mm으로 하되, 현장여건에 따라 변경할 수 있다.
나. 강한 바람에 견딜 수 있도록 구조물을 견고하게 설치한다.
다. 사람이 직접 닿는 부위는 날카로운 부분이나 돌기가 없도록 작업한다.
라. 기타 그늘막 설치에 대하여 감독관과 협의하여 결정한다.
6. 기 능
가. 모든 전기장치는 태양광을 이용하여야 한다.
나. 외부 풍속을 감지하여 자동으로 제어 되어야 한다.
다. 외부 온도를 감지하여 자동으로 제어 되어야 한다.
라. 주/야간을 구분하여 주간에는 자동으로 확장을 야간에는 자동으로 접혀야 한다.
마. 통신망을 이용한 원격제어가 가능하여, 관리자의 작동 요청이 있으면 원격 작동 서비스를 제공해야 한다.
바. 관리자는 스마트 그늘막 원클릭 제어시스템 소프트웨어를 통해 그늘막 상태 정보(위치, 온도, 풍속, 전원 상태, 그늘막 상태) 확인이 가능해야한다.
사. 홍보물을 게시할 수 있도록 LED 라이트 패널이 부착되어야 한다.
아. 야간에는 LED 조명이 자동으로 작동하여야 한다.
7. 인쇄 및 시트 부착
가. 프레임 및 기둥에 지자체 로고 등 발주처가 원하는 문구를 부착하여야 한다.
나. 어닝의 문구는 변색이 되지 않게 오래사용 할 수 있어야 한다.
다. 그늘막 기둥에 관리부서 및 담당자 연락처를 내용을 담은 스티커를 부착하며, 그 내용은 감독관의 지시에 따른다.
8. 시 공
가. 설치사항
1) 설치위치는 설계도면에 따르며 감독자의 지시를 받아야 한다.
2) 형태, 구조, 재료, 색상 등은 설계에 의한다.
3) 현장에 반입된 부재는 가급적 빠른 시간 내에 설치하며, 공정관리상 불가피하게 장기간 보관할 경우에는 적절한 보관 조치를 취해야 한다.
4) 지지부위가 균형을 이루도록 수평을 정확히 맞추어야 한다.
9. 시험 및 검사
가. 시험방법
|
번호
|
시험항목
|
시험방법
|
|
1
|
겉모양
|
9-가-1)에 따른다.
|
|
풍우밀 시험
|
9-가-2)에 따른다.
|
|
하중 시험
|
9-가-3)에 따른다.
|
|
2
|
금속부
|
외경, 두께, 길이
|
9-가-4)에 따른다.
|
|
3
|
화학성분
|
9-가-4)에 따른다.
|
|
4
|
기계적 성질
|
9-가-4)에 따른다.
|
1) 겉모양
표면으로부터 6m 떨어진 거리에서 육안으로 관찰하여 판정하며, 용접 완료 후 용접 비드 부분을 청소하고, 스패너, 먼지 등의 오염을 제거한 후 언더 컷, 오버랩의 유무, 크레이터의 처리, 비드 살돋움의 높이 터짐의 유무를 검사한다.
2) 풍우밀 시험
가) 차양 지붕면의 연결부분에 대하여 다음의 조건으로 살수 시험한다.
(1) 시험위치 : 지붕시험면의 연결부분 1㎡ 주변
(2) 살수방법 : 물 1L 이상을 담을 수 있는 기구에 물 1L를 담은 후 시험면의 50cm 위에서 자유 낙하하되 동일한 양으로 5회 반복한 후 차양의 지붕에 누수가 있는 지를 확인한다.
3) 하중 시험
가) 차양 지붕 구조재에 대하여 다음의 조건으로 충격 하중시험을 한다.
(1) 시험위치 : 임의의 지붕 시험면 1㎡ 주변
(2) 시헝방법 : 직경 20cm 이상, 무게 500g 이상의 탄성구체를 시험면의 50cm 위에서 낙하한 후 차양의 지붕구조물 및 지붕재에 변형이 있는지 확인한다.
4) 금속부
|
시험항목
|
단위
|
품질 기준
|
시험방법
|
비고
|
|
열간 압연 강재(SPHC)
|
기계적 성질
|
인장강도
|
N/m㎡
|
270 이상
|
KS B 0802
|
KS D 3501
|
|
연신율
|
N/m㎡
|
27 이상
|
|
화학성분
|
C
|
%
|
0.15 이하
|
KS D 1652
|
|
Mn
|
%
|
0.60 이하
|
|
P
|
%
|
0.05 이하
|
|
S
|
%
|
0.05 이하
|
나. 검사
검사는 9-가의 시험방법에 따라 검사한다.
1) 검사물의 크기 및 구성방법
1회 남품량은 1 Lot로 구성한다.
2) 시료의 크기 및 채취방법
9-가에 따라 할 수 있는 시험시료를 랜덤하게 채취한다.
3) 검사방법
검사방법은 9-가의 시험방법에 따라 시험하여 이상이 없으면 그 Lot는 합격으로 한다.
다. 일반사항
1) 사용부재의 두께, 길이, 볼트구멍 등 완성품의 규결이 도면 및 과업지시서의 내용과 같은지 확인 한다.
2) 사용부재의 규격, 부재간 연결방법, 용접면 및 용접상태, 접속부의 마감상태, 접속부분의 상태 등 완성품의 구조에 대한 검사를 실시한다.
3) 완성품의 표면상태 및 외형 등의 이상이 없는지 확인한다.
10. 유지보수(하자보증)
가. 하자보증기간은 최종검사(검수)일로부터 2년간으로 하며, 자연적 고장 시에는 도급자의 경비부담으로 보수 정비 또는 동종의 기기로 교환하여야 한다.
나. A/S기간(하자보증기간)중 발주부서의 요구 시는 지체 없이 고장 정비가 되어야 한다.
다. 발주처의 요구 시 하자보증기간 경과 후 5년간 부품공급이 가능하여야 한다. |
