100kW급 열전발전 열교환기 제작을 위한 열전발전 소자구매
(Procurement of Thermoelectic Generator for 100kW-Class TEG system)
제 안 요 청 서
2025. 06.
|
- 목 차 -
|
|
|
Ⅰ. 구매 일반사항
1. 개요 1
2. 목적 1
Ⅱ. 제안 안내
1. 추진일정 2
2. 제안자격 2
3. 제안조건 2
4. 공동계약 2
Ⅲ. 제안요청 내용
1. 부품명 3
2. 일반(목적) 3
3. 과업범위 4
4. 주요 요구사항 5
5. 사양 및 성능 5
6. 납품 및 일반사항 8
7. 품질 및 하자보증 8
8. 시험 및 검사 9
9. 납품 9
10. 제품설명서 9
11. 기타 10
Ⅳ. 과업관리
1. 과업 수행 조직 11
2. 과업 수행 관리 11
3. 과업조건 11
Ⅴ. 제안서 작성 방법
1. 제안서 작성기준 12
2. 작성지침 16
3. 제안서 제출 17
4. 유의사항 18
5. 제안서 작성 양식 18
|
|
- 목 차 -
|
|
|
【양식】1. 제안서 표지 규격양식 (A4) 19
2. 서약서 양식 20
3. 제안사 일반현황 양식 21
4. 제안사 재무현황 양식 22
5. 수행실적 양식 23
6. 실적증명원 양식 24
7. 보유기술현황 양식 25
8. 서면질의서 양식 26
Ⅵ. 제안서 평가 및 평가적격자 선정
1. 기본 방침 및 기준 27
2. 제안서 평가절차 27
3. 평가적격자 선정 27
|
|
계약담당
|
경영지원실
|
선임행정원 김현준
|
☎ 051-400-5031
|
Fax. 051-400-5050
|
|
사양담당
|
친환경선박사업단
|
책임연구원 최성윤
|
☎ 051-400-5102
|
1. 개요
‣ (부품명) 100kW급 열전발전 열교환기 제작을 위한 열전발전 팩에 조립된 상태로 납품되는열전발전 소자
(TEG* Integrated into a TEG Pack for use in a 100kW rate TEG Heat Exchanger)
* TEG : ThermoElectric Generator (열전발전소자)
‣ (배정예산) 총 ₩ 1,670,000,000 이내(부가세 포함)
‣ (계약방식) 협상에 의한 계약
‣ (납품기한) 계약체결일로부터 90일 이내 (검수 종료 기준)
‣ (납품형태) 열전발전 발전 팩에 부착된 형태로 납품
* 열전발전 소자는 팩 단위로 조립되어 납품되어야 하며 상세사항은 “Ⅲ. 제안 요청내용” 참조
2. 목적
‣ “선박 폐열 재생 열전 발전 시스템 개발 및 실증”과제 내에서 수행되어야 하는 100kW급 선박 폐열 열전발전 시스템의 성능검증을 위하여 확보되어야 하는 열전발전 열교환기 제작에 요구되는 핵심 부품인 열전발전 소자를 열전발전 팩에 조립된 상태로 확보* 후 열전발전 열교환기 제작업체로 전달하기 위함
* 열전발전 소자의 경우 열전발전 팩으로 구성되기 전까지 시스템 기본단위에서의 성능 확인이 불가하므로 열전발전 팩에 조립된 형태로 구매를 진행하여 시스템 기본단위 성능을 확인하고자 함.
** 열전발전 팩 조립을 위한 Cooling Jacket은 열전발전 열교환기 업체에서 제공
1. 추진일정 : 입찰공고에 따름.
2. 제안자격
‣「국가를 당사자로 하는 계약에 관한 법률」시행령 제12조 및 동법 시행규칙 제14조에 따른 요건을 갖춘 자
‣「국가종합전자조달시스템 입찰참가자격등록규정」에 의하여 국가종합전자조달시스템(나라장터)에 입찰참가 자격등록 마감일시까지 열전발전기 [세부품명번호 2611162001]를 제조물품으로 등록한 업체
3. 제안조건
‣ 본 제안과 관련하여 제출된 자료는 반환하지 않으며, 본 제안에 따른 제반 비용은 제안자가 부담함.
‣ 제출된 제안서는 발주처가 요청하지 않는 한 수정, 삭제 또는 대체될 수 없음.
‣ 제안서의 모든 기재사항은 객관적으로 입증할 수 있는 관련 증빙서류를 첨부하여야 하며, 제출된 자료 중 일부라도 허위가 있을 경우에는 평가대상에서 제외됨은 물론 계약체결 후라도 계약해지와 함께 민․형사상 책임을 짐.
‣ 본 제안요청서의 결과에 의한 일체의 계약은 「국가를 당사자로 하는 계약에 관한 법률」 등 관련 법규를 준수하여야 함.
‣ 제안서에 제시된 내용은 계약서에 명시하지 않더라도 계약서와 동일한 효력을 가짐. 다만, 계약서에 명시된 경우에는 계약서 내용이 우선하며 제안서 및 계약서에 대한 해석상 이견이 발생한 경우에는 상호 협의하여 조정함을 원칙으로 한다.
4. 공동계약
‣ 공동 수급 불허
1. 부품명 : 100kW급 열전발전 열교환기 제작을 위한 열전발전 팩에 조립된 상태로 납품되는 열전발전 소자
(TEG* Integrated into a TEG Pack for use in a 100kW rate TEG Heat Exchanger)
* TEG : ThermoElectric Generator (열전발전소자)
|
|
|
|
열전발전 소자 구성 예시도
|

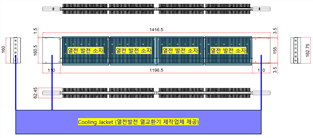

열전발전 팩 구성 예시도
|
2. 일반(목적)
‣ “선박 폐열 재생 열전 발전 시스템 개발 및 실증”과제 내에서 수행되어야 하는 100kW급 선박 폐열 열전발전 시스템의 성능검증을 위하여 확보되어야 하는 열전발전 열교환기 제작에 요구되는 핵심 부품인 열전발전 소자를 열전발전 팩에 조립된 상태로 확보* 후 열전발전 열교환기 제작업체로 전달하기 위함
* 열전발전 소자의 경우 열전발전 팩으로 구성되기 전까지 시스템 기본단위에서의 성능 확인이 불가하므로 열전발전 팩에 조립된 형태로 구매를 진행하여 시스템 기본단위 성능을 확인하고자 함.
** 열전발전 팩 조립을 위한 Cooling Jacket은 열전발전 열교환기 업체에서 제공
3. 과업범위
3.1 범위
가. 열전발전 소자 제작 확보
나. 열전발전 팩 제작
1) 발주처에서 지정한 열전발전 열교환기 제작업체에서 제공되는 쿨링자켓 (Cooling Jacket)을 활용한 열전발전 팩의 제작
* 열교환기 제작업체에서 제공되는 쿨링자켓과의 정합성 확보 필수
다. 상기 “가” 및 “나” 항의 제작비, 열전발전 팩 검수* 비용, 운송 간 품질 관리 비용 및 운송비등을 포함하는 납품처까지 정상 제품 인계를 위한 일체 공정 수행 및 공정 비용 포함
* 열전발전 팩 검수 : 성능 검증 시험 결과의 신뢰도 확보를 위한 전기연구원에 설치된 열전발전 팩 시험설비를 활용하여 전수 검사 진행 후 전수 검사 결과를 포함하는 성능 검사서 확보
3.2 공통 필수사항
가. 제안요청서에서 명기된 사항이 아니더라도 열전발전 팩 형태로 구성된 열전발전 소자 구매에 필요한 사항들은 반드시 기본으로 포함하여 제안
(물품 공급 범위에 포함되지 않았더라도, 납품 시 포함하여야 함)
나. 공급되는 열전발전 소자 및 열전발전 팩은 반드시 성능 및 안정성이 검증된 가장 최신 제품으로 제안
다. 공급되는 열전발전 팩에 대한 성능 및 규격 확인이 가능한 증빙서류 일체를 제출
- 성능 검증 시험 절차서, 열전발전 팩 성능 전수 검사 결과서 제출 포함
* 발주처 요청시 성능검증 입회를 할 수 있도록 조치 필요
라. 공급물품 사용 이전까지 제품 성능이 유지될 수 있도록 포장하여 납품하며 최적의 보관 방법 제시
마. 열전발전 열교환기 제작시의 불량 발생율을 고려하여 추가로 제공할 수 있는 열전발전 팩의 개수 제안 필요
4. 주요 요구사항
|
요구사양 항목
|
주요 사양
|
|
○ 열전발전 팩 발전량
|
○ 열전 발전 팩 전체 발전량 100kW 이상
- 육상 엔진 운전조건(온열부 온도* 250℃ 이하, 냉열부 온도 25℃이하) 고려시의 팩 발전량 합
* 터보차저 후단 배기가스 온도 기준
|
|
○ 열전발전 팩 개수
|
○ 250개 ~ 300개
- 육·해상 실증에 활용될 열전발전 열교환기의 설계 규격을 고려하여 열전발전 팩 개수는 300개 이하로 제한
* 열전발전 팩 개수는 아래의 예시에 따라 결정
예) 육상 엔진 운전조건에서 열전발전 팩 발전량이 400W일 경우 : 100,000W/400W = 250ea
|
|
○ 열전 소자 개수
|
○ 6,000개 ~ 7,200개
- 열전발전 열교환기 쿨링자켓 (Cooling Jacket)내 24개 배치*를 고려하여 [열전발전 팩 개수 × 24] 로 결정
* 열전발전 열교환기 쿨링자켓 설계 반영
|
|
○ 열전발전 냉열부 기구부와의 정합성
|
○ 열전발전 열교환기 제작업체에서 제공되는 냉열부 기구부의 규격*을 확인하고 정합성을 확보 필요
* 냉열부 기구부 규격 : 5. 사양 및 성능 > 나. 발전팩의 주요사양 참조
|
5. 사양 및 성능
가. 일반
1) 본 계약을 통하여 확보된 열전발전 팩은 납품처에서 열전발전 열교환기로 제작되어 육상에 설치된 실 선박 엔진 후단에 연결되어 100kW 이상의 전력을 발생할 수 있는지에 대한 성능 검증을 진행할 예정임
- 참조사항 : 육상 실증시 활용할 엔진의 터보차저 후단의 배기가스 온도 (온열부 온도) 및 공급 가능 냉각수 온도 (냉열부 온도)는 각각 250℃ 이하, 25℃ 이하임
2) 육상실증이 완료된 열전발전 열교환기는 10,000 DWT급 선박에 탑재되어 1,000시간 이상의 해상실증을 수행할 예정임.
3) 이에, 공급되는 열전발전 팩은 육상실증 설비 및 선박 탑재를 고려하여 “4. 주요 요구사항”에서 제시된 조건들을 만족하거나 이상의 성능을 나타내야 함.
4) 본 구매를 통하여 확보되는 열전발전 팩은 열전발전 열교환기에 구성되어 육⦁해상 실증조건에서 100kW 발전용량을 확보해야 하므로 열전발전 열교환기 업체의 요구사양이 반영되어 제작되어야 함.
5) “나. 열전발전 팩 주요사양”은 설계사양을 반영하여 작성된 사항이므로 해당 사항을 최대한 만족시킬 수 있는 형태로 열전발전 팩이 제작되어 납품되어야 함
6) 만약, 규격 및 발전량 확인에서 사양 범위를 벗어나는 경우에는 담당자의 사전검토를 거쳐야 함.
- 열전발전 열교환기 및 시스템 제작을 위하여 요구되는 제원은 제시한 내용을 만족하거나 이상의 성능을 나타내어야 하며 변경된 사항은 우수한 성능을 나타내는 제품으로의 교체임을 입증하여야 함.
나. 열전발전 팩의 주요사양
1) 성능
|
항목
|
주요 사양
|
|
○ 개방회로 전압 (Open Circuit Voltage)
|
○ 334 Volt 이상 (열전발전 팩 발전량 확인 조건)
|
|
○ 열전발전 팩 발전량
|
○ 열전 발전 팩 전체 발전량 100kW 이상
○ 열전 발전 단위 팩 발전량은 335W 이상
- 열전발전 열교환기 내 설치될 수 있는 열전발전 팩의 최대 개수 300EA 임을 고려
|
|
○ 성능저하율
|
< 10% @ 1,000hr
|
|
※ 참고사항
|
열전발전 팩 발전량 확인 조건 예시
|
|
이용설비
|
온열부 온도
|
냉열부 온도
|
비고
|
|
전기연구원 열전발전 팩 시험설비
|
150℃ ~ 250℃
|
15℃~25℃
|
제시된 온열부 및 냉열부 온도 범위를 포함하는 성능 검사표 (그래프)를 제공하고, 발주처와 협의된 조건으로 검수 진행
|
|
2) 제원
|
항목
|
주요 사양
|
|
○ 열전발전 팩 및 소자 규격
|
|
항목
|
가로(mm)
|
세로(mm)
|
높이(mm)
|
|
열전발전 팩1)
|
1416±10
|
163±10
|
63±20
|
|
열전발전 소자2)
|
96±10
|
128±10
|
2.5±2
|
1) 열전발전 열교환기를 제작하는 강림중공업의 쿨링자켓 (Cooling Jacket) 규격을 따름
2) 제공된 규격은 하판의 크기이며, 하판 1개와 결합하는 상판은 4개로 분할되어야 함. (열전발전 열교환기 기본 설계를 통하여 확인된 쿨링자켓 설계 도면상의 열전발전 소자규격을 우선으로 고려)
|
3) 구조 및 체결방안
|
항목
|
주요 사양
|
|
○ 열전발전 모듈 구조
|
○ 양방향 대칭 구조
* 최대발전량 확보
|
|
○ 확장성
|
○ 직렬·병렬 확장성 확보
* 다수개의 열전발전 팩 연계 최적화
|
|
○ 체결방안
|
○ 열전소자의 상판기판과 온열부 Fin은 TIM*적용 또는 Soldering등을 통한 흡열판 부착
- 흡열 Fin 혹은 다른 기구물에 체결하기 위한 기판 자체에 hole 구조 확보 필수
* TIM : Thermal Interface Material
|
4) 기타
|
항목
|
주요 사양
|
|
○ 열전발전 소자 기판 재질
|
○ 구리 (0.25mm 두께 이상)
* 선박 탑재를 고려하여 진동에 의한 파손 최소화 고려
|
|
○ 열전발전 소자 기판 상⦁하판 구분 여부
|
○ 상판과 하판 구분 필요
|
|
○ 냉각방식
|
○ 수냉식
|
|
○ 방수등급
|
○ IP66
* 해상 운전 환경고려
|
6. 납품 및 일반사양
- (입찰)제안사는 제시된 구매 목적에 적합하게 입찰서를 작성하고 그 내용을 입증하는 근거 자료를 입찰서와 함께 제공하여야 한다.
- (입찰)제안사는 제안하고자 하는 부품에 대한 용도, 제작사, 사양, 가격, 보증기간, 납품기간 등이 명기된 세부 설명 자료를 제출하여야 한다.
- 발주기관인 (재)한국조선해양기자재연구원은 (입찰)제안사가 제출한 제안서의 내용이 발주기관의 구매 사양을 만족하지 않는 경우 기술능력상 적임업체가 아니라고 판단할 수 있다.
- 계약상대자는 각 설비를 지정된 장소에 납품하여야 한다. 이때 하차 등에 필요한 부대비용은 계약사가 부담한다.
- 계약상대자는 납품한 부품에 대해 발주기관인 (재)한국조선해양기자재연구원 담당자 입회하에 주문 수량, 사양, 외관 검사 등 검사를 받아야 한다.
- 계약상대자는 본 구매사양의 대안을 제시할 수 있으며, 이 경우 본 성능 대비 동등 또는 그 이상임을 입증할 수 있는 자료를 제출하여 승인을 득하여야 한다.
7. 품질 및 하자보증
- 발주처에 제출하여 승인을 득한 방법으로 발주처 지정기관 (한국전기연구원)에서 전수검사를 수행하여야 하며, 하자가 발견되면 즉시 무상으로 교체하여 과제의 목표성능을 달성할 수 있도록 해야 한다.
* 정상 성능 구현이 되지 않을 경우 공급물품의 특성을 고려하여 정상제품으로 1:1 교환
- 공급물품의 성능보증을 위하여 발주처 지정기관 (한국전기연구원)에서 수행한 성능검사결과(시험성적서)를 제출한다.
* 한국전기연구원 내 장비활용 비용 및 시험성적서 발행에 소요되는 비용은 계약상대자가 부담한다
- 제시된 제안서 내용과 상이하거나 품질에 위배되는 사항이 발생한 경우, 발주기관의 시정조치 요구에 대해 계약상대자는 즉시 시정조치를 이행하고, 시정조치 결과를 서면으로 제출하여야 한다.
- 계약상대자는 납품된 제품에 대하여 검수 완료일로부터 2년 간 부품 하자, 설계 오류, 제작상의 하자등에 따른 발생한 성능 이상이 발생한 경우, 즉시 무상으로 해당 제품을 정상제품으로 1:1 교체하여야한다.
8. 시험 및 검사
- 검수는 전수검사를 원칙으로 하며, 주문수량과 일치하는지 여부를 확인하고, 외관검사와 재질 및 성능검사*를 실시한다.
1) 주문수량 일치성 확인 : 열전발전 팩에 부착되어 있는 열전소자 개수 전수 확인
2) 외관검사 : 요구 규격에 적합한지 여부와 파손이나 오손 여부를 확인
3) 성능검사 : “5. 사양 및 성능 > 나. 열전발전 팩의 주요사양 > 1) 성능” 내 참고사항에 명기된 한국전기연구원내의 열전 발전 팩 설비를 활용하여 표에서 주어진 조건하에서 진행된 성능검사결과(시험 성적서) 확인으로 대체
* 성능검사방안을 발주처에 제출하여 발주처의 선 승인을 득하여야 하며, (필요시)발주처에서 성능검사 참관 예정
9. 납 품
- 납품일 기준은 계약 시 발주처에서 정하는 기준에 따른다.
- 납품 장소는 열전발전 열교환기 제작업체인 강림중공업으로 한다.
* 납품장소에 대한 상세사항은 납품일 전 강림중공업과 합의하에 결정하여 발주처로 알려야 한다.
10. 제품설명서
- 제 5절 나항에 명기된 “열전발전 팩의 주요사양 성능, 제원, 구조, 체결 방안 및 기타”의 항목으로 작성된 내용을 포함하는 제품사양을 포함하여 제공하여야 한다.
* 제품의 성능을 확인할 수 있는 온도구간별 발전량을 포함하는 표 혹은 그래프 포함
- 납품된 제품을 활용하여 열전발전 열교환기를 제작하는데 확인해야 하는 사항 및 유의사항등을 포함하여야 한다.
- 상기 항목들을 포함하는 제품설명서를 납품시 발주처에 제공하여야 한다.
11. 기타
- 본 사양서의 모든 내용에 대해 해석상 분쟁이 있을 경우 상호협의하여 조정 함을 원칙으로 한다.
1. 과업 수행 조직
‣ 본 과업을 수행할 추진조직․인원 구성 및 수행 인력에 대한 상세 이력사항 제시
2. 과업 수행 관리
‣ 작업 일정 계획
- 본 공급물품 납품 수행을 위한 일정 계획을 상세히 제시
‣ 공급물품 납품 관리
- 본 공급물품 납품 절차의 체계적 관리를 위한 세부작업 내용 및 일정을 제시
- 과업 추진과정에서 요구되는 변경사항의 관리방안 및 지속적으로 문제를 파악 관리할 수 있는 방안을 제시
‣ 진행사항 보고 및 협의일정
- 본 과업 추진 중에 이루어져야 할 각종 보고계획을 상세하게 제시
- 본 과업 추진 중에 이루어져야 할 각종 협의(정기․수시), 일정 제시
3. 과업 조건
‣ 일반요건
- 계약상대자는 공급물품의 제작 및 납품에 있어서 발생하는 저작권, 사용권, 초상권 또는 특허 등의 문제에 대한 책임을 져야하며, 발주기관은 어떠한 책임도 지지 아니함.
- 예기치 않은 여건의 변화로 과업에 대한 일부의 변경 및 추가요구사항이 발생될 경우에는 발주기관과 계약상대자가 상호 협의하여 변경함.
- 발주기관은 본 과업 수행 중 투입인력에 대해 교체를 요구할 수 있으며, 계약상대자는 발주기관의 허가 없이 교체할 수 없음. 다만, 퇴직 또는 질병 등 부득이한 사정으로 변동사항 발생 시에는 발주기관의 승인 후 교체하여야 함.
- 본 과업과 관련하여 취득하게 된 모든 정보는 일체 외부 유출 또는 누설을 금함.
- 본 과업을 수행 중에 발주기관으로부터 제공받은 제반 자료 일체는 본 계약의 목적 외에는 절대 사용할 수 없음.
1. 제안서 작성기준

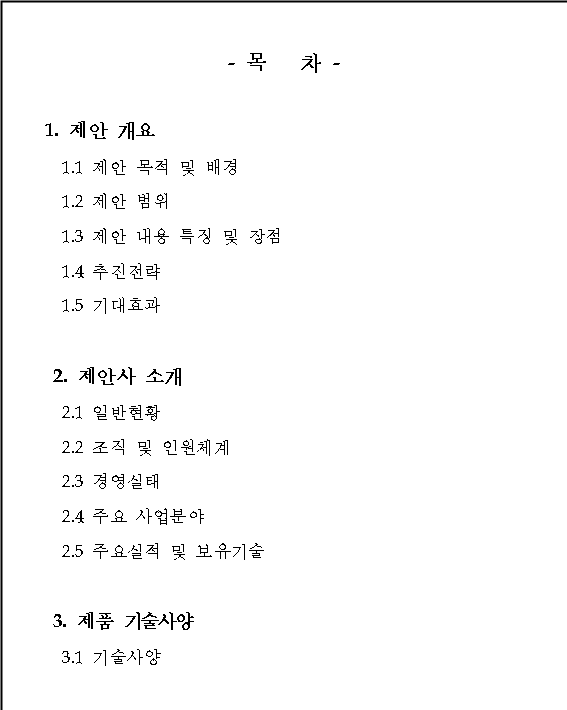

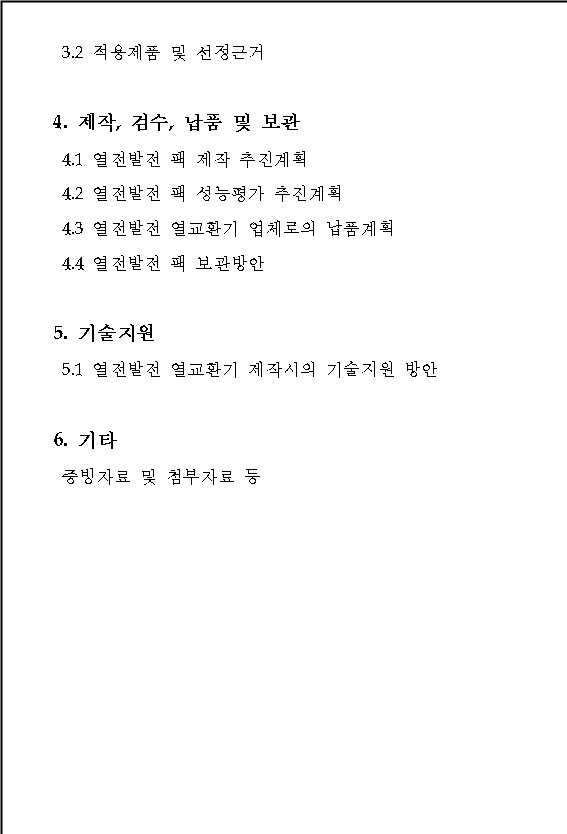

‣ 제안서 작성 목차
‣ 제안서 목차 설명
- 표지 : [양식 1] 양식에 작성
- 상세 목차설명
|
작 성 항 목
|
작 성 방 법
|
|
1. 제안개요
|
|
1.1 제안 목적 및 배경
1.2 제안의 범위
1.3 제안 내용 특징 및 장점
1.4 추진전략
1.5 기대효과
|
제안사는 본 과업의 내용을 명확하게 이해하고 본 제안의 목적 및 배경, 범위, 전제조건, 특징 및 장점을 요약하여 기술한다.
본 과업수행을 위한 추진전략 및 기대효과를 기술한다.
|
|
2. 제안사 소개
|
|
2.1 일반현황
|
제안사의 일반현황 및 주요 연혁 등을 기술한다.
|
|
2.2 조직 및 인원체계
|
제안사의 현재 조직 및 인원체계를 기술한다.
|
|
2.3 경영실태
|
제안사의 최근 3년간의 경영실적을 기술한다.
|
|
2.4 주요 사업 분야
|
제안사의 주요 사업 분야를 기술한다.
|
|
2.5 주요 실적 및 보유기술
|
최근 3년 이내의 주요 실적을 기술한다.
|
|
3. 제품 기술사양
|
|
3.1 기술사양
|
발주기관 요구사항을 최대한 반영하여 기술하되 제안사 제품의 특징, 장점 등을 부각하여 기술한다.
|
|
3.2 적용제품 및 선정근거
|
요구된 기술사양에 대한 기술적 우수성, 적정성, 편리성 등을 중심으로 제안사가 제품을 선정한 이유와 제품 특징 등을 기술한다.
|
|
작 성 항 목
|
작 성 방 법
|
|
4. 제작, 검수, 납품 및 보관
|
|
4.1 열전발전 팩 제작
추진계획
|
열전발전 열교환기내 쿨링자켓 (Cooling Jacket)과의 정합성을 확보한 열전발전 소자 (제작)확보방안, 열전발전 팩 제작 공정표, 공정별 세부계획을 수립하여 기술한다.
|
|
4.2 열전발전 팩 성능평가
추진계획
|
열전발전 팩의 성능 검증을 위한 방안 수립, 한국전기연구원 설비 활용 계획, 전수검사를 통한 성능평가 (일정포함)계획 등을 수립하여 기술한다.
|
|
4.3 열전발전 열교환기 업체로의 납품계획
|
열전발전 열교환기 제작업체로의 열전발전 팩 납품 일정, 방안, 납품시의 검수 방안등을 상세히 기술한다.
|
|
4.4 열전발전 팩 보관방안
|
열전발전 열교환기 제작업체로 납품된 열전발전 팩의 보관방법에 대하여 상세히 기술한다
|
|
5. 기술지원
|
|
5.1 열전발전 열교환기 제작시의 기술지원 방안
|
납품되는 열전발전 팩을 활용하여 열전발전 열교환기를 제작하는 과정에서 고려되어야 하는 사항 및 주의 사항등을 상세히 기술한다.
|
|
6. 기 타
|
제안서에 명기된 증빙서류 및 첨부자료나 위 항목에서 제시되지 않은 기타 내용을 기술한다.
|
※ 위 목차의 각 항목이외에 추가할 내용이 있는 경우 추가 가능하며, 해당사항
없을 경우 간략히 “해당 없음”이라 표기함
2. 작성지침
‣ 일반원칙
- 제안서 내용에는 발주기관의 제안요청서에서 요구하는 모든 사항이 포함되어야 함.
- 제안서의 작성은 한글표기를 원칙으로 하되, 전문용어 또는 영문약어 등을 사용할 경우, 용어를 해설 및 전체 영문을 괄호 안에 표시함.
- 제안서의 내용은 “명확한 용어를 사용하여 표현”해야 함. 예를 들어, ‘가능하다’, ‘동의한다’, ‘할 수 있다’, ‘고려하고 있다’ 등과 같이 모호한 표현은 평가할 때 불가능한 것으로 간주하며, 계량화가 가능한 것은 계량화 함.
- 기재사항이 누락되거나 제안요청 내용에 대해 언급이 없는 항목은 해당사항이 없는 것으로 간주함.(해당사항이 없으면 “해당없음”으로 간략히 기술)
- 제안내용을 보충하기 위하여 참고문헌을 활용할 경우 그 출처를 명시하여야 함.
- 모든 작성내용은 흑백으로 작성하되, 그림, 사진 등은 컬러를 사용하여야 한다.
- 간지는 쪽수에 포함되나 목차 및 첨부는 쪽수에 포함하지 않으며 쪽 표시는 중앙 하단에 “- 1 -” 의 형식으로 하고 차례번호, 글자크기와 줄 간격 그리고 여백주기 등은 다음의 예를 따라야 한다.
|
차 례
|
형 식
|
비 고
|
|
제1장
1.
1.1
1.1.1
가.
1)
①
○
|
휴먼명조 24, 가운데
휴먼명조 18, 1칸
휴먼명조 16, 1칸
휴먼명조 14, 1칸
휴먼명조 13, 3칸
휴먼명조 13, 5칸
휴먼명조 13, 7칸
휴먼명조 13, 9칸
|
○ 줄간격 : 180
○ 여백
- 위 쪽 : 15, 머리말 : 10
- 아래쪽 : 15, 꼬리말 : 10
- 왼 쪽 : 25, 오른쪽 : 25
○ 머리말 : 휴먼명조 12
- 좌측, “제안명”
- 우측, “제안업체명”
|
‣ 작성, 편집 및 제본
- 제안서는 제시된 목차를 따라 100페이지(50장) 이내로 작성하되, 추가적인 제안사항이 있을 경우 목차를 추가할 수 있음.(다만, 증빙과 관련된 자료는 별도로 첨부할 수 있음.)
- 제안서 및 이에 부대되는 모든 서류의 내용은 “한글(워드 또는 파워포인트)”로 작성하는 것을 원칙으로 함.
- 제안서의 편집은 A4 세로방향을 원칙으로 하되, 부득이한 경우 A4 가로방향 또는 기타 용지를 일부 사용할 수 있음.
- 제안서는 분야별로 색인을 부착하여, A4(세로)용지 좌측 바인더 형식으로 제출해야 함.
- 제안내용을 객관적으로 입증할 수 있는 자료는 제안서 후단에 첨부물(원본 또는 사본)로 포함하여 제출하여야 함.
- 제안서 원본 표지에는 반드시 ‘원본’표시를 명기하여야 함.
3. 제안서 제출
‣ 제출일시 : 입찰공고문에 의함
‣ 제 출 처 : 한국조선해양기자재연구원 경영지원실 구매자산팀
(부산광역시 영도구 해양로 435 (동삼동))
‣ 제출방법 : 직접 방문 제출(우편 접수 불가)
‣ 제출서류 : 제안서 6부(원본 1부, 사본5부), 발표자료 6부
- 제안서 원본 내용을 파일(USB 1매)로 제출 (제출서류 일체 포함시킬 것, USB에 제안사명 기재할 것)
|
구분
|
제출서류
|
제출방법
|
|
기술평가
관련
|
1. 제안서 11 (양식1~7 활용)
2. 각종 증빙서류
- 법인인감증명서 1부
- 사업자등록증 사본 1부
- 법인 등기부등본 1부
- 재무제표(최근 3년간) 1부
- 신용등급평가확인서 1부
3. 기타 증빙서류(해당자에 한하여 제출)
|
◦1) ~ 4)번 서류는
【양식3】‘제안사 일반현황’
뒤에 첨부할 것
◦5)번 서류는
【양식4】‘제안사 재무현황’
뒤에 첨부할 것
◦각 서류는 제안서 원본 내에는 원본 포함을 원칙으로 하되 (원본대조필을 날인할 것), 제안서 사본에는 사본 첨부를 허용함
|
* 기타 제출서류는 입찰공고문 참조
4. 유의사항
‣ 제출된 제안서의 내용은 발주기관이 요청하지 않는 한 변경할 수 없으며, 계약 체결시의 계약조건의 일부로 간주
‣ 발주기관은 필요시 입찰참가자에 대하여 추가 제안이나 추가 자료를 요청할 수 있으며, 이의 경우 입찰참가자는 이에 응하여야 함. 추가 제안 또는 추가 제출된 자료는 제안서와 동일한 효력을 가짐.
‣ 제출된 제안서는 사업자 선정여부와 관계없이 일체 반환하지 않음.
‣ 제안서 내용에 허위 기재사실이 발견될 시에는 입찰참가 제외, 낙찰취소, 계약해지함.
‣ 본 제안과 관련된 일체의 소요비용은 입찰참가자의 부담으로 함.
‣ 질의응답은 [양식8]을 통한 서면으로만 접수함 (담당자 김현준 선임행정원)
- 제 출 처 : E-Mail: hykim@komeri.re.kr / TEL: (051) 400-5031
메일 전송 후 유선으로 수신여부 확인요망
5. 제안서 작성 양식
‣ 【양식 1】제안서 표지 규격양식 (A4)
‣ 【양식 2】서약서 양식
‣ 【양식 3】제안사 일반현황 양식
‣ 【양식 4】제안사 재무현황 양식
‣ 【양식 5】수행실적 양식
‣ 【양식 6】실적증명원 양식
‣ 【양식 7】보유기술현황 양식
‣ 【양식 8】서면질의서 양식
【양식 1】제안서 표지 규격양식 (A4)
|
|
|
70
|
|
|
100kW급 열전발전 열교환기
제작을 위한 열전발전 소자구매
(휴먼명조25, 장평100%, 자간 -20%, 가운데정렬, 줄간격 160%)
|
|
제 안 서
(휴먼명조32, 장평100%, 자간 0% 가운데정렬)
|
|
2025. 06(휴먼명조 20, 장평100%, 자간 0% 가운데정렬)
60
|
|
|
30
|
|
|
제 안 사 명
(휴먼명조24, 장평100%, 자간 0, 가운데정렬)
|
30
|
(인)
|
10
|
|
|
10
|
|
주) 1. 단위는 mm임.
2. 문자는 휴먼명조체, 흑색으로 한다.
【양식 2】서약서 양식
서 약 서
제안사명 :
주 소 :
당사는 (재)한국조선해양기자재연구원 100kW급 열전발전 열교환기 제작을 위한 열전발전 소자구매를 위한 목적과 그 제안서에 제시된 모든 사항을 충분히 검토, 숙지 인정한 후 본 제안서를 제출합니다.
또한 당사는 제안서 제출과 평가에 있어 귀 기관이 결정한 평가내용, 방법 및 평가결과를 수용하고 제안서 평가와 관련하여 추후 어떠한 이의도 제기하지 않을 것이며 사업자로 선정될 경우 본 제안서가 계약서의 일부가 될 것임을 확약합니다.
첨부 : 대표자 인감증명서 1통
2025. 00. 00.
주민등록번호 :
대표자 성명 : (인)
(재)한국조선해양기자재연구원장 귀하
【양식 3】제안사 일반현황 양식
제안사 일반현황
|
1. 상 호
|
|
2. 대 표 자
|
|
|
3. 업 종
|
|
|
4. 주 소
|
|
|
5. 연 락 처
|
TEL : FAX :
|
|
6. 회사설립연도
|
년 월 일
|
|
7. 해당부분
종사기간
|
19 . . . ~ 20 . . . ( 년 개월)
|
|
8. 보유면허
|
|
|
9. 본 사업관련
조직 및 인력
보유현황
|
|
|
10. 본 사업관련
보유기술현황
|
|
※ 회사 연혁 및 조직도 첨부
【양식 4】제안사 재무현황 양식
제안사 재무현황 (최근 3년간)
|
1. 상 호
|
|
|
2. 주 소
|
|
|
3. 연 락 처
|
TEL : FAX :
|
|
4. 회사설립
연 도
|
년 월 일
|
|
5. 자 본 금
|
|
|
6. 구 분
|
2022년
|
2023년
|
2024년
|
비 고
|
|
매 출 액
|
|
|
|
|
|
총 자 산
|
|
|
|
|
|
유동자산
|
|
|
|
|
|
자기자본
|
|
|
|
|
|
유동부채
|
|
|
|
|
|
고정부채
|
|
|
|
|
|
경상이익
|
|
|
|
|
|
매출원가
|
|
|
|
|
|
첨 부
|
재무제표, 결산 공고된 대차대조표, 손익계산서 등 증빙서류
|
【양식 5】수행실적 양식
제안사 수행실적 (최근 3년간)
|
상 호
|
|
대 표 자
|
|
|
No
|
사업명
(구분)
|
사업개요
(동등,유사)
|
사업기간
(완료구분)
|
계약금액
(천원)
|
발주처
|
책임기술자
|
|
ex)
1
|
건명기재
(LNG)
|
용도기재
(동등이상)
|
2021.00.00 ~ 2021.00.00 (완료)
|
XXXXX
|
XXXXX
|
홍길동
|
|
|
|
|
|
|
|
|
|
[주의사항]
1. 완료 구분란은 완료, 진행 중으로 명시
2. 수행실적은 열전발전 소자 및 (기판 등) 구성요소 등의 제품에 대해 제안사가 직접 제조 혹은 납품한 실적에 대해 인정함
* 국책과제를 통하여 제조 납품한 실적 포함
3. 납품일 기준 최근 3년 (완료일이 2022년 6월 1일 이후) 실적만 평가함
|
【양식 6】실적증명원 양식
물품납품 (설치) 실적증명서
|
신청인
|
업체명 (상호)
|
|
대 표 자
|
|
|
영업소재지
|
|
전 화 번 호
|
|
|
사업자번호
|
|
팩 스 번 호
|
|
|
증명서용도
|
물품입찰 심사 신청용
|
제 출 처
|
|
|
사업의종류
|
제 조 ( ), 공 급 ( ), 기 타 ( )
|
|
계약 및
납품내용
|
품 명
|
|
실적구분
|
계약목적물과 동등이상물품 ( )
계약목적물과 유사물품 ( )
|
|
규 격
(품질,성능등)
|
|
|
계약번호
|
계약일자
|
납품일자
|
단위
|
수량
|
납품금액
|
비 고
|
|
|
|
|
|
|
|
|
|
증 명 서
발급기관
|
위 사실을 증명함
년 월 일
|
|
기 관 명 : (인) (전화번호 : )
|
|
주 소 : (Fax번호 : )
|
|
발급부서 :
|
담당자 :
|
주) 1. 실적 평가는 입찰공고시에 제시한 성능, 품질 등의 조건에 부합되는 실적에 한하며 “규격”난에 동 납품규격 내용을 구체적으로 명시하여야 함
2. 수행실적은 열전발전 소자 및 (기판 등) 구성요소 등의 제품에 대해 제안사가 직접 제조 혹은 납품한 실적에 대해 인정함
* 국책과제를 통하여 제조 납품한 실적 포함
3. 본 실적증명서 양식 및 조달청 나라장터 실적증명서 양식을 제외하고는 평가에 반영하지 않음 (발급기관의 도장이 없는 경우도 불인정함)
【양식 7】보유기술현황 양식
제안사 보유기술 현황 (특허, 실용실안)
|
연번
|
특허 및 실용신안 명칭 (출원 및 등록번호)
|
출원 및 등록여부
|
권리자
|
|
1
|
|
|
|
|
2
|
|
|
|
|
3
|
|
|
|
|
4
|
|
|
|
|
5
|
|
|
|
|
6
|
|
|
|
|
7
|
|
|
|
|
8
|
|
|
|
|
9
|
|
|
|
|
10
|
|
|
|
주) 1. 보유기술을 증빙할 수 있는 서류(특허증, 실용신안증 등)를 첨부할 것
【양식 8】서면질의서 양식
서 면 질 의 서
|
발송일시
|
20 년 월 일
|
|
업 체 명
|
|
전화번호
|
|
|
대 표 자
|
|
팩스번호
|
|
|
소 재 지
|
|
|
제안서 쪽수
|
질 의 내 용
|
|
|
|
|
회신용 e-mail 주소
|
|
1. 기본방침 및 기준
‣ 제안서의 공정한 평가를 위하여 내․외부 전문가(5명 내외)로 구성된 제안서평가위원회를 구성․운영함
‣ 요구한 서류를 기한 내에 제출하지 않거나 제출된 서류 등이 미비 또는 불명확한 경우에는 제출된 서류만으로 심사함
‣ 사업 수행능력 결격여부에 대한 판정기준은 입찰공고일 현재로 함
2. 제안서 평가절차
‣ 평가절차
- 제안서 접수 → 제안서 평가 → 가격평가 → 협상적격자 선정 및 계약체결
‣ 평가방법
- 제안 설명 및 평가회의
· 각 업체별 20분 이내 프레젠테이션을 통한 제안 설명으로 평가 실시
※ 제안 설명 자료는 제안서에서 제안한 한도 내에서 정리하여 설명하여야 함
· 제안 설명 및 평가회의’에 참가하지 않는 업체는 최하점 처리하며 회의 일시와 장소는 개별 통보함
3. 협상적격자 선정
‣ 적용근거
- 「국가를 당사자로 하는 계약에 관한 법률 시행령」제43조
- 「협상에 의한 계약체결기준」(계약예규)
‣ 평가방법
- 기술능력(제안서)평가 점수와 입찰가격평가 점수를 합산하여 종합평점 산출
·기술능력평가 비중 : 100분의 90 / 입찰가격평가 비중 : 100분의 10
- 기술능력평가 : “제안서 평가항목 및 배점한도” 참조
· (점수산출) 평가위원이 평가한 총점을 기준으로 최고점수 1개와 최저점수 1개를 제외하고 나머지 평가위원의 점수를 평균하여 획득점수를 산출
- 입찰가격평가
·「협상에 의한 계약체결기준」제7조 관련 별표의 입찰가격 평점산식에 따름.
‣ 제안서 평가항목 및 배점한도
|
구분
|
평가항목
|
평 가 요 소
|
|
배점
(100)
|
|
매우우수
|
우수
|
보통
|
미흡
|
매우미흡
|
|
기술
능력
평가
(90)
|
회사 일반현황
|
ㅇ 업력
ㅇ 주요 사업분야
ㅇ 주요 실적 및 보유기술
|
10
|
8
|
6
|
4
|
2
|
10
|
|
제안제품의 우수성
|
ㅇ 제안사 제품의 우수성 및 적합성
ㅇ 기술적 요구사양 만족도
|
20
|
16
|
12
|
8
|
4
|
20
|
|
경영상태
|
ㅇ 경영상태
|
회사채 및
기업신용
|
A- 이상
|
BBB-
이상
|
B-
이상
|
CCC+
이하
|
미제출
|
|
기업
어음
|
-A2
이상
|
A3-
이상
|
B-
이상
|
C이하
|
|
배점
|
10
|
9
|
8
|
7.5
|
7
|
|
10
(정량)
|
|
과업의 이해도
|
ㅇ 발주처의 추진 목표와 요구사항에 대한 이해도
|
10
|
8
|
6
|
4
|
2
|
10
|
|
기술·지식능력
|
ㅇ 유사·동일 제품 기술개발이력 여부
ㅇ (설계 역량 고려) 열전발전 팩 쿨링자켓(Cooling Jacket)과의 정합성 확보 가능 여부
|
10
|
8
|
6
|
4
|
2
|
10
|
|
제작 절차 및 일정준수
|
ㅇ (납품일정 고려) 열전발전 팩 제작 공정 세부계획 적정성
|
10
|
8
|
6
|
4
|
2
|
10
|
|
검수, 납품 절차
|
ㅇ 제품 검수 방안 및 일정 계획 적절성
ㅇ 납품 및 보관 방법의 적절성
|
10
|
8
|
6
|
4
|
2
|
10
|
|
기술 지원 방안
|
ㅇ 열전발전 열교환기 제작시의 기술지원 방안 적절성
|
10
|
8
|
6
|
4
|
2
|
10
|
|
입찰
가격
평가
(10점)
|
협상에 의한 계약체결기준에 따른 가격평가
|
10
|
‣ 선정방식
- 기술능력평가 점수가 기술능력평가분야 배점한도(90점)의 85%(76.5점) 이상인 자를 협상적격자로 선정하고, 협상순서는 기술능력평가 점수와 입찰가격평가 점수를 합산하여 합산점수의 고득점 순에 따라 결정하고 협상일시는 별도 통보함.
- 종합평점 결과 최고점수를 얻은 자가 복수인 경우 기술능력평가 점수가 높은 제안자를 우선협상대상자로 선정하며, 기술평가점수가 동일한 경우에는 기술능력의 세부항목 중 배점이 큰 항목에서 높은 점수를 얻은 자를 우선순위로 함.
- 협상순위에 따라 결정된 협상대상자와 협상을 실시하며, 협상이 성립된 때에는 다른 협상적격자와 협상을 실시하지 않음.
- 협상대상자와 협상이 성립되지 않으면 순차적으로 차순위 협상적격자와 협상을 실시함.
- 협상 및 계약 체결 시 제안내용, 제작 및 설치 방법, 세부일정 등을 협상 대상자와 조정할 수 있음.
|
