1. 물품의 개요
○ 사업목적
한국천문연구원에서는 가시광 및 적외선으로 지상을 관측하는 편대 비행 큐브위성을 다수 개발하고 있으며, 이를 위해 중파장 적외선 검출기 및 구동 장치를 구매하여 위성에 설치하고자 함
○ 물품개요
중파장 적외선(MWIR;Mid-Wavelength IR, 약 3-5um) 대역의 영상 촬영이 가능한 냉각형 소형 적외선 검출기로서, MWIR 적외선 영상 검출기와 냉각기 조립품 및 적외선 검출기 구동기(검출기 제어 및 영상 획득 장치)로 구성된 조립체
|
No.
|
물품명
|
단위
|
수량
|
|
1
|
중파장 적외선 검출기 조립체
|
SET
|
5
|
○ 사업금액 : 405,500,000원 (부가가치세 포함)
○ 계약방법 : 일반경쟁(총액), 규격가격 동시입찰
- 사업의 기술적 난이도 및 중요성에 따라 규격가격 동시입찰을 실시함.
○ 계약기간 : 계약일 ~ 2026. 04. 30
○ 납품장소 : 한국천문연구원 장영실홀 227호
○ 납품조건 : 납품장소도
○ 하자담보책임기간 : 검수일로부터 1년
○ 공동수급 여부 : 불허 (사업진행의 일관성 확보, 납기에 영향을 미칠 수 있는 위험요소의 최소화, 사업관리 및 책임소재의 일원화를 위하여 불허함.)
○ 하도급 여부 : 불허
2. 물품의 성능 및 규격
○ 계약상대자는 아래의 성능 및 규격과 동일하거나 동등 이상의 제품으로 납품하여야 하며, 구성품 1-1의 검출기와 냉각기는 제조사의 정품이어야 함
<물품의 성능 및 규격>
|
No.
|
구성품
|
성능 및 규격
|
단위
|
수량
|
|
1-1
|
MWIR 적외선 영상 검출기
|
◦ MWIR 적외선 영상 검출기와 냉각기 조립품
◦ 측정 파장 대역 : MWIR (3 ㎛ 이상, 5.5 ㎛ 이하)
◦ 픽셀 크기(pitch) : 10 ㎛ 이하
◦ 해상도 : 1280 × 1024 이상
◦ 검출기 소자 종류 : ROIC1) 내장 하이브리드 적외선 검출 소자
◦ 크기 : 145 × 76 × 58 mm 이하 (냉각기 포함)
◦ 검출기 소자 냉각 온도 : 140K 이하
◦ 냉각 시간 : 7분 이하 @ 상온, 12V 입력 시
◦ 동작 온도 : -40 ~ 71 ℃
◦ Frame Rate : 110 Hz 이상 @ 풀프레임
◦ NETD2) : 25 mK 이하 @ 50% well fill
◦ Sub-frame(window)3) : 가능
◦ 전자셔터(snapshot)4) : 가능
◦ 적분시간(integration time) 설정 : 가능
◦ Frame Rate 설정 : 리드아웃(readout)5) 시작 시점 사이의 시간 간격 설정 가능
◦ 영상 읽기 방향 반전 : 가능
◦ Cold shield/stop6) : 검출기 내외부의 열복사 잡음 차단을 고려한 저온의 cold shield/stop 설치
◦ Cold filter : 측정 파장 대역 이외의 열복사 차단을 위해 Cold stop 앞단에 Cold filter 설치
◦ Cold stop 구경 : Ø2.1 +0.0/-0.1 mm
◦ Cold stop 위치 : 19.0 ±0.1 mm (입사면 기준)
◦ Cold stop 중심과 검출면 중심 정렬 오차: 가로세로 각각 ±0.1 mm
◦ 냉각기 입력 전압 : 12VDC
◦ 냉각기 안정상태 전력 : 8W 이하 @ 20℃, 12V 입력 시
◦ MTTF7) : 37,000 hr @ 냉각온도 130K @ 20℃
◦ 환경 조건 : MIL-STD-810(진동,운용,보관)
|
SET
|
5
|
|
1-2
|
적외선 검출기 구동기
(검출기 제어 및 영상 획득 장치)
|
◦ 적외선 영상 검출기(품목 1-1) 제어 및 리드아웃(readout)5) 기능 포함
◦ 제어 인터페이스: RS-422 명령어 통신
◦ 영상 자료 출력: Channel Link II LVDS
◦ 검출기 온도, 구동기 전자 보드 온도, 구동기 입력 전원 전압을 측정하고, 측정값을 RS-422 인터페이스를 통해 전달하는 기능 포함
◦ Sub-frame(window) 설정 기능 포함
◦ 검출기 전원공급 기능 포함
◦ 검출 신호 버퍼 회로 포함
◦ 검출 신호 ADC8) 회로 포함
◦ CDS9) 검출기 출력 보정 기능 포함
◦ 냉각기 제어 신호(cooler feedback) 제공
◦ 검출기 설정 기능 : 파라미터(혹은 레지스터) 입력을 통하여 sub-frame(window) 크기/위치, 적분시간(integration time), Frame rate 설정 가능
※ Sub-frame(window) 이용 시에도 노출시간 설정 및 Frame rate 설정 기능 적용 가능
※ Sub-frame(window) 이용 시 리드아웃 시간은 영역의 크기에 비례하여 감소
◦ 구동기 입력 전원 : 12VDC
◦ 구동기 운용 온도: -20℃ ~ +40℃
◦ 구동기 무게 : 220g 이하
◦ 디바이스 하우징10) 포함
◦ 디바이스 하우징 크기 : 105×65×25 mm 이하
◦ 디바이스 하우징 위치 : 아래 배치도에서 실선으로 표시된 ‘디바이스 공간’에 위치
◦ 검출기와 구동기 연결 케이블 포함
◦ 검출기 연결 케이블 위치: 아래 배치도에서 점선으로 표시된 ‘케이블 공간’과 실선으로 표시된 ‘디바이스 공간’상에 위치

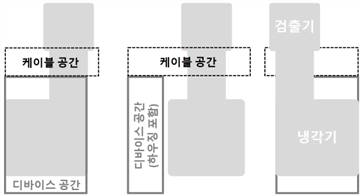

◦ 구동기 및 케이블 공간 배치도 :
※ 디바이스 하우징 및 검출기 연결 케이블/커넥터 세부 형상은 계약 시 협의
◦ 구동기와 외부 제어 장치 및 구동기와 냉각기 연결 케이블 제작을 위한 커넥터 부품 포함 (구동기와 냉각기에 연결되는 커넥터에 한함)
|
1) ROIC: Readout integrated circuits(판독 집적회로), 검출기 리드아웃(readout)5)을 위한 직접 회로로서 전기적 멀티플렉서의 역할을 함
2) NETD: Noise Equivalent Temperature Difference, 광원소스 Black-body 20도와 35도, 50% well fill 측정 조건, Cold stop 구경이 작아짐에 따라 완성품 상태에서 온전한 NETD 측정이 어려우므로, 냉각기 및 센서 듀어 조립 전 시험용 듀어와 f/2(또는 제조사에서 설정한 최적 f number)의 cold shield를 이용한 FPA 부품 단위 성능 측정 결과를 최종 성능으로 확인
3) Sub-frame: 검출기의 일부 영역에서만 영상을 획득하는 기능(Window 기능)
4) 전자셔터(snapshot): 입사광 적분(integration) 시작 및 종료가 검출면 전체에 대하여 동시에 이루어지며 이를 전자적으로 제어하는 기능, 전자셔터가 닫혀있을 때 검출기는 입사광의 영향을 받지 않음
5) Readout: 영상 검출기가 감응하여 누적한 영상을 순차적으로 읽는 기능
6) Cold shield/stop: 적외선에서 조리개 및 잡광차단 배플(baffle) 역할
7) MTTF: Mean Time To Failure
8) ADC: Analog-to-Digital Converter
9) CDS: Correlated Double Sampling
10) 구동기 케이스로서 전자 보드가 내부에 설치되며, 보드를 보호하는 금속재 박스 형태
3. 기타조건
○ 본 제안요청서에 상세히 기술되지 않았거나 누락된 사항이 있는 경우 계약상대자는 한국천문연구원의 규격 담당자와 협의해야 함
○ 계약상대자는 한국천문연구원의 품질관리 요청에 적극 협조하며, 물품의 성능 및 규격에 명시된 MIL-STD-810 규격과 운용 온도 조건을 만족할 수 있도록 기존의 방산용 제품 제조공정에 부합하여 해당 물품 제조공정을 엄격히 관리하여야 하며, 하자 발생 시 문제 원인 파악 및 제품 보완 조치를 수행하여야 함.
○ 납품 시 제품 성능 및 규격을 확인할 수 있는 시험성적서(Test Report), 또는 구성품의 제조사 카탈로그나 데이터시트를 증빙 자료로서 함께 첨부해야 함
○ 납품 시 적외선 검출기 구동기의 부품목록 및 보드 회로 도면을 첨부해야 함
○ 보안사항
- 본 사업 참여자는 사업에 관한 일체의 사항을 외부에 누설하여서는 안되며, 한국천문연구원의 요구 시 [붙임 2]의 보안서약서를 제출하여야 한다.
- 모든 성과물은 과업수행자가 소유하거나 임의로 복사 또는 외부로 유출하여서는 안되며, 특히, 본 사업 결과가 대외에 공표되기 이전까지는 과업 진행 내용 및 결과물이 외부에 유출되지 않도록 관리해야 한다.
- 과업 수행 과정 및 결과에 따른 성과물을 대외에 공개 혹은 발표 시, 한국천문연구원의 검토 및 승인을 거쳐야 한다.
- 과업 폐기물은 물성에 알맞은 절차에 따라 보안을 유지할 수 있는 방법으로 처리해야 한다.
○ 기타 계약 관련 사항은 국가계약법령 및 계약예규 등을 따름
|
Ⅱ
|
|
|
규격(기술)입찰 유의사항 및 기술능력평가 안내
|
|
|
|
|
|
|
|
|
1. 입찰 유의사항
○ 입찰 참가 자격
- ｢국가를 당사자로 하는 계약에 관한 법률 시행령」제12조(경쟁입찰의 참가자격) 및 동법 시행규칙 제14조(입찰참가자격요건의 증명)에 따라 경쟁입찰 참가자격을 갖춘 자
- ｢국가를 당사자로 하는 계약에 관한 법률」 제27조(부정당업자의 입찰 참가자격 제한 등) 및 동법 시행령 제76조(부정당업자의 입찰참가자격 제한)에 의거 제한 받지 않는 자
- 이외 사항은 입찰공고문을 따름
○ 제안업체는 사업과 관련하여 취득한 업무 내용을 제3자에게 누설해서는 안 되며, 발주처인 한국천문연구원의 보안사항을 철저히 준수하여야 함
○ 제출한 모든 문서 및 자료는 제안업체의 권익 보호를 위하여 외부로 공개하지 않음
○ 제출 서류에 미비한 점이 있거나, 평가에 필요한 내용의 누락 등 구비서류가 불충분한 경우에는 관련 규정에 따라 처리함
○ 제출된 제안서 내용은 발주처가 요청하지 않는 한 변경할 수 없으며, 계약 체결 시 계약조건의 일부로 간주함
○ 제안과 관련된 일체의 비용은 제안업체가 부담함.
○ 제안된 내용이 사실과 다르거나 허위로 판명될 경우 관련 규정에 따라 처리함
○ 본 사업의 수행에 필요한 모든 비용은 가격입찰금액에 포함해야 함
○ 사업 수행을 위하여 필요한 장소 및 설비 기타 작업환경(작업장소 등)은 상호 협의하여 최종적으로 결정함
○ 제안요청서 및 입찰공고 등에 포함되지 않은 사항은 「국가를 당사자로 하는 계약에 관한 법률」,「협상에 의한 계약체결 기준」등 국가계약 관련 법령을 준용
2. 입찰 및 낙찰방법
2.1. 입찰방법
가. 일반경쟁입찰
나. 규격가격동시입찰로서 규격제안서 제출 및 가격입찰을 동시에 실시
2.2. 낙찰방법
가. 규격평가 점수가 100점 만점에 85점 이상(적합 평가점수) 획득한 업체 중 최저가격으로 입찰한 자를 낙찰자로 선정
나. 2인 이상 규격평가 적격자의 입찰가격이 동일할 경우 규격평가점수가 높은 업체를 선정하고, 규격평가점수도 동일한 경우 추첨에 의해서 선정
다. 입찰에 참여한 2개 이상 업체 중 규격평가 적격자가 1인인 경우에도 유효한 입찰로 인정
2.3. 규격평가
가. 제출방법
- 제출기한, 제출방법, 제출장소 : 공고문 참조
나. 평가방법
- 규격평가에 관한 사항은 한국천문연구원 ‘제안서 평가지침’을 적용
- 규격평가를 위해 평가위원회를 구성하여 서면평가 실시
- 평가위원회 위원은 7인으로 구성(외부인원 3명 이상)
- 평가위원의 명단은 공개하지 않음
- 구매규격 사전 공개일부터 규격평가일까지 평가대상자 및 해당 입찰과 이해관계를 같이 하는 자(제안서에 명시된 하도급자 등)의 소속 임직원이 본 입찰과 관련하여 평가위원을 사전 접촉한 것이 사실로 확인된 경우 해당 평가 점수에서 5점을 감점
- 규격평가는 「라. 평가기준」항의 <평가항목 및 배점>에 따라 실시
다. 평가점수산출
- 규격 평가 점수는 평가위원이 평가한 점수 중 입찰자별로 평가위원 점수 중 최저와 최고 점수를 제외(최저 또는 최고 점수가 2개 이상일 때에는 이중 하나만 제외)한 후 나머지 점수를 산술평균하여 평가점수 부여
- 단, 평가점수에 소수점 이하가 있는 경우에는 소수점 셋째 자리에서 반올림하여 둘째 자리까지 산출
라. 평가기준
<평가항목 및 배점>
|
평가항목
|
세부평가요소
|
배점
|
평가기준
|
|
최적합
|
적합
|
보통
|
미흡
|
부적합
|
|
정량평가
(10점)
|
기업 재무현황 및 경영상태
|
10
|
평가기준 참고
|
|
사업수행
능력
(15점)
|
○ 냉각형 중파장 적외선 영상 검출기 제작 경험 및 해당 기술 보유 현황
|
10
|
10
|
8
|
6
|
4
|
2
|
|
○ 과업 목적과 범위의 이해도
|
5
|
5
|
4
|
3
|
2
|
1
|
|
규격 이해도
(15점)
|
○ 공고 규격 또는 기술과의 적합성
|
10
|
10
|
8
|
6
|
4
|
2
|
|
○ 공고 규격 관련 NETD, CDS 보정, 검출기 노이즈, 노출시간 및 Sub-frame 크기에 따른 Frame rate 변동에 대한 특성 이해
|
5
|
5
|
4
|
3
|
2
|
1
|
|
사업수행 및 관리 계획
(20점)
|
○ 사업 일정 및 주요 부품확보 방안의 구체성 및 타당성
|
10
|
10
|
8
|
6
|
4
|
2
|
|
○ 수행전략 및 추진체계의 적정성
|
5
|
5
|
4
|
3
|
2
|
1
|
|
○ 결과물 관리 및 보안유지 방안
|
5
|
5
|
4
|
3
|
2
|
1
|
|
기술·지식
능력
(25점)
|
○ IR 검출기 구동기 장치 설계안의 구체성
|
10
|
10
|
8
|
6
|
4
|
2
|
|
○ IR 검출기 및 구동기 제작/조립 방안 전문성
|
10
|
10
|
8
|
6
|
4
|
2
|
|
○ IR 검출기 성능 측정 및 구동기 기능 시험 절차의 적합성
|
5
|
5
|
4
|
3
|
2
|
1
|
|
지원부분
(15점)
|
○ 품질보증계획의 적정성
|
10
|
10
|
8
|
6
|
4
|
2
|
|
○ 하자보수 및 지원 방안
|
5
|
5
|
4
|
3
|
2
|
1
|
|
규격평가 점수 (85점 이상인 경우에 적합으로 평가)
|
100
|
|
|
|
|
|
○ 기업 재무현황 및 경영상태 평가기준은 「조달청 협상에 의한 계약 제안서평가 세부기준」의 [별표8]을 준용하여 다음 기준에 따라 평가함.
<경영상태 평가기준>
|
신용평가등급
|
평점
|
|
회사채
|
기업어음
|
기업신용평가등급
|
|
AAA, AA+, AA0, AA-
A+, A0, A-, BBB+, BBB0
|
A1, A2+, A20,
A2-, A3+, A30
|
AAA, AA+, AA0, AA-,
A+, A0, A-, BBB+, BBB0
|
배점의 100%
|
|
BBB-, BB+, BB0, BB-
|
A3-, B+, B0
|
BBB-, BB+, BB0, BB-
|
배점의 95%
|
|
B+, B0, B-
|
B-
|
B+, B0, B-
|
배점의 90%
|
|
CCC+ 이하
|
C 이하
|
CCC+ 이하
|
배점의 70%
|
1.「신용정보의 이용 및 보호에 관한 법률」제2조 제8의3에 해당하는 신용조회사 또는「자본시장과 금융투자업에 관한 법률」제335조의3에 따라 업무를 영위하는 신용평가사가 입찰공고일 이전에 평가하고 유효기간 내에 있는 회사채, 기업어음 및 기업신용평가등급을 국가종합전자조달시스템에 조회된 신용평가등급으로 평가하되, 가장 최근의 신용평가등급으로 평가한다. 다만, 가장 최근의 신용평가등급이 다수가 있으며 그 결과가 서로 다른 경우에는 가장 낮은 등급으로 평가한다.
2. 국가종합전자조달시스템에서 신용평가등급 확인서가 확인되지 않은 경우에는 최저등급으로 평가하며, 유효기간 시작일 또는 만료일이 입찰공고일인 경우에도 유효한 것으로 평가한다. 다만, 입찰공고일 다음날 이후에 발생 또는 수정된 자료는 평가에서 제외한다.
3. 주 1에도 불구하고, 합병 또는 분할한 자가 입찰공고일 이전에 평가한 신용평가등급이 없는 경우에는 입찰서 제출 마감일 전일까지 발급된 유효기간 내에 있는 가장 최근의 신용평가등급으로 평가한다. 다만, 합병 후 새로운 신용평가등급이 없는 경우에는 입찰공고일 이전에 평가하고 유효기간 내에 있는 신용평가등급으로서 합병 대상자 중 가장 낮은 신용평가등급을 받은 자의 신용평가등급으로 평가한다.
4. 추정가격이 고시금액 미만인 입찰에서 입찰공고일을 기준으로 최근 7년 이내에 사업을 개시한 창업기업에 대해서는 신용평가등급 점수상의 배점 한도를 부여한다. 이 경우 창업기업에 대한 확인은 「중소기업제품공공구매 종합정보망」에 등재된 자료로 확인하며, 창업기업확인서의 유효기간 내에 있어야 한다. 다만, 제안서 평가일 전일까지 발급된 자료도 심사에 포함하며, 이 경우 입찰공고일 이전 창업을 확인 할 수 있는 자료(법인인 경우 법인등기부상 법인설립등기일, 개인사업자인 경우에는 사업자등록증명서 상 사업자등록일)를 제출하여야 한다.(이하 창업기업에 대한 확인방법은 같다)
5. 공동수급체의 경우 구성원별 해당 점수에 지분율을 곱한 후 그 점수들을 합산하여 최종 평가하고, 평가 결과 소수점 이하의 숫자가 있는 경우 소수점 다섯째자리에서 반올림 한다.
(예) (A사 점수×A사 지분율)+(B사 점수×B사 지분율)…
6. 중소기업협동조합이 입찰에 참여하는 경우 중소기업협동조합의 신용평가등급으로 평가한다.
3. 제안서 작성방법(권고사항)
3.1. 일반사항
가. 제안참가 업체는 규격서의 내용을 충분히 숙지하고 이를 준수하여야 하며, 본 규격서에서 요구하는 모든 사항에 대한 해결방안을 제시하여야 함
나. 제안서에 서명날인이 필요한 곳은 제안업체 또는 그의 권한을 적법하게 위임받은 대리인이 자필로 서명하거나 제안서 제출 시 사용한 인감(또는 법인인감)으로 날인되어야 하며, 행간에 쓴 것이나 지운 것, 덮어쓴 것 등은 정정 날인되었을 경우에만 유효함
다. 제안서 내용은 꼭 필요한 사항 위주로 간단명료하게 작성하여야 하며 내용 중“~이 가능하다. ~에 동의한다. ~을 고려하고 있다.” 등의 표현은 평가에서 불가능한 것으로 간주함
라. 제안서의 모든 내용은 객관적으로 입증할 수 있어야 하며, 그 내용이 허위로 확인되거나 한국천문연구원의 입증요구에 입증하지 못하는 경우 평가대상에서 제외함은 물론, 계약 후에도 계약해지와 함께 인적·물적, 기간상의 손실에 따른 손해배상이 청구될 수 있음
마. 제출된 제안서의 기재내용은 실제 사실과 일치하여야 하며 제출한 후 수정이나 추가 또는 대체할 수 없음
바. 모든 글자의 표기는 한글과 아라비아 숫자로 하고 영문이나 한문표기가 필요할 경우에는 한글과 병기하여야 함
3.2. 제안서 작성기준
가. 매수: 각 부문별 50쪽 이내로 작성(권장사항)
나. 본문: 하단 중앙에 일련번호 삽입
3.2. 제안서 작성요령
가. 한글 작성이 원칙이며, 사용된 영문약어에 대해서는 약어표를 제공하여야 함
나. 제안서의 내용 중 객관적인 입증이 필요한 부분은 별첨으로 자료를 제출하여야 함
다. 다음 제안서 목차 예시를 참고하여 사업 추진에 필요한 내용을 포함하여야 함
<제안서 목차 예시>
|
구분
|
세부목차
|
비고
|
|
Ⅰ. 기업 일반현황 및 사업수행 능력
|
1. 제안회사 일반현황
2. 재무현황 및 경영상태
3. 제안회사 소개 및 관련 보유기술
|
붙임 1 참고
5p 내외
|
|
Ⅱ. 사업수행 계획
|
1. 제안 목적 및 범위
2. 제품 특징 및 사양
- 제품 기능 및 특징
- 제품 규격 및 성능
- 공고 규격 대비 제품 성능 및 상세 사항
3. 검출기 구동 및 제어장치 설계안
4. 제작 및 조립 방안
5. 시험 및 성능검증 방안
|
항목/순서
변경 가능
|
|
Ⅲ. 사업관리 방안
|
1. 개발 및 제작 일정
- 개발 및 제작 일정
- 부품확보 방안
2. 사업 수행 방법
- 추진 전략 및 체계
- 투입 인력 및 구성
- 기타 사업관리 방안
3. 사업 결과물의 관리
- 보관 및 납품 방법 등
4. 보안유지 방안
|
항목/순서
변경 가능
|
|
Ⅳ. 지원부문
|
1. 품질보증 계획
2. 하자보수 방안
3. 지원 방안
- 제품 보완분석 및 활용 지원 방안
- 발주처와 제작 진행상황 공유 방안
|
항목/순서
변경 가능
|
|
별도 첨부
|
제안서 내용 증빙자료
|
필요시 제출
|
[붙임 1]
제안업체 일반현황
|
업체명
|
|
대표자
|
|
|
사업자등록번호
|
|
법인등록번호
|
|
|
업종
|
|
|
주소
|
|
|
전화번호
|
|
|
설립년월일
|
년 월 일
|
|
해당부문 종사기간
|
년 월 ∼ 년 월 ( 년 개월)
|
|
주요연혁
|
|
○
○
○
○
○
|
[붙임 2]
|
보안 서약서
성 명
생 년 월 일
주 소
1. 본인은 이번 사업(영업)비밀에 관한 정보자료를 제공 받음에 있어서 본 영업비밀 뿐만 아니라 본 영업비밀로 인하여 알 수 있는 모든 사업(영업)비밀을 누구에게도 공개, 누설하지 않을 것을 서약합니다.
2. 본 사업(영업)비밀이 귀원에 의해 적법하게 공개된 경우에도 미공개 부분에 대해서는 전기와 같은 비밀유지 의무를 부담할 것을 서약합니다.
3. 본 사업(영업)비밀을 사용한 후에는 즉시 본 사업(영업)비밀을 귀원에 전부 반환하며 전기와 같은 비밀유지 의무를 부담할 것을 서약합니다.
20 년 월 일
서약인 인
한 국 천 문 연 구 원 귀중
|
|
